系統簡介

數字萬用表是一種多用途的電子測量?jī)x器被廣泛運用于電磁學測量領域。大量的儀器測量需求使得萬用表使用頻率越來越高，儀器的計量檢定工作量也大大增加。由于萬用表測量領域廣泛，需要計量的項目眾多，涉及計量規程繁瑣，計量效率較低，傳統手動計量人為干擾因素較大，計量結果可靠性較低。

數字萬用表自動計量系統自動封裝**計量檢定標準，計量項目齊全、操作流程清晰、計量結果精確，相較于傳統手動計量方法有著明顯優勢，能針對性的解決人工手動計量所遇到的多種難題，提高計量功效 50-100 倍，本系統不僅可以計量還可以進行自校準。

系統特點

l 軟件依照**計量標準，定制各類儀器的計量流程，滿足了市場需求，同時將標準封裝進了軟件，降低了對計量人員的要求。

l 軟件兼容多廠家，多型號的儀器，同時擁有拓展性，可以應對市場的改變，對新型的儀器進行兼容。

l 兼容多種儀器通信方式。

l 系統對儀器進行全自動化的操作，同時計量過程的數據自動記錄，極大程度的減少了計量人員的工作量，提升了計量效率和計量結果的可靠性。

l 軟件界面簡潔大方，用戶操作方便，可以快速上手。

l 專業、全面的資產管理系統，方便用戶管理儀器。

l 軟件包含自校準功能，可以自行校準。

系統功能

根據《JJF 1587-2016 數字多用表校準規范》，實現對數字萬用表的全自動、半自動計量，計量項目包括：

l 直流電壓校準；

l 直流電流校準；

l 直流電阻校準；

l 交流電壓校準；

l 交流電流校準。

同時系統軟件在計量過程中，按照實際的測試數據，對照數字萬用表原廠的技術標準，給出計量的合格判定，同時軟件支持計量不確定度的計算，也支持自校準。

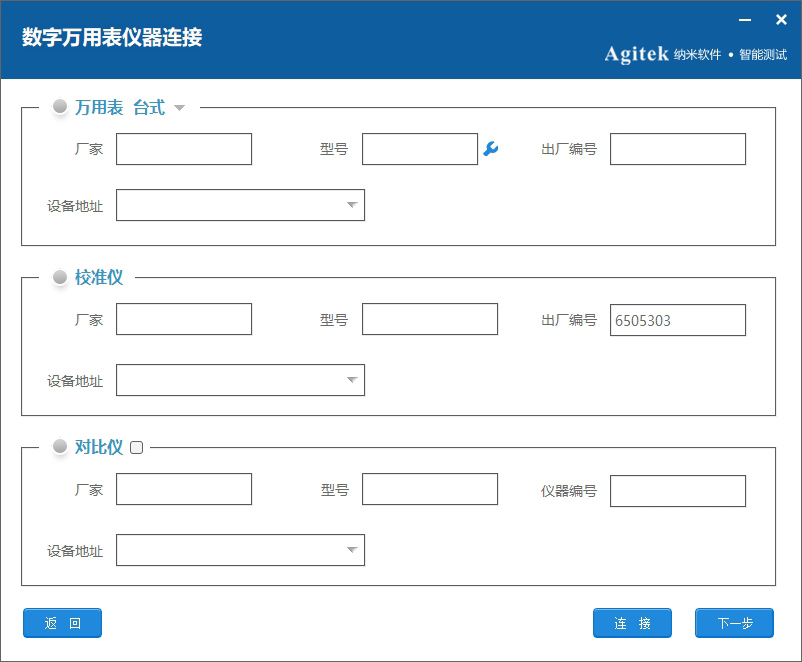

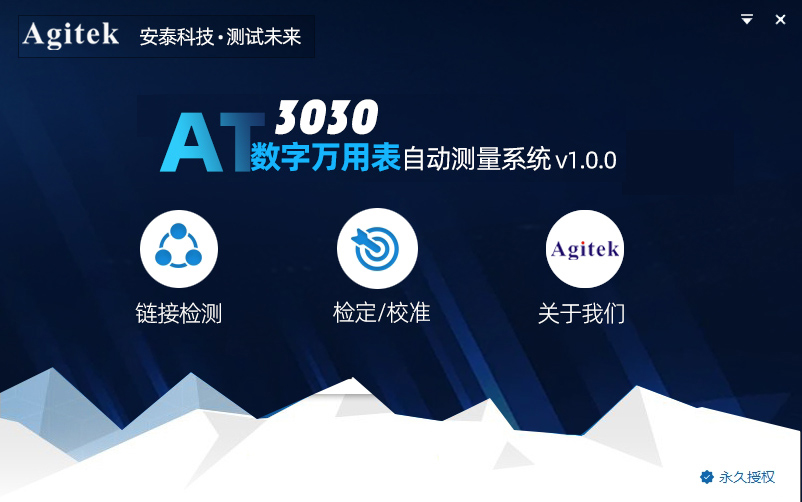

軟件圖示

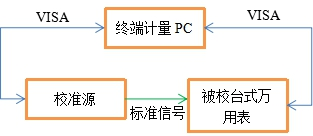

數字萬用表自動計量系統針對不同的校準源和被校儀器，所使用的硬件設備不同，當使用5700A或5720A校準臺式萬用表時，校準源的精度滿足校準需求，校準系統只需要校準源和被校儀器組成，系統框圖如下：

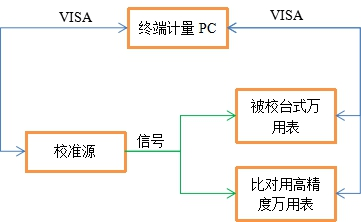

當使用5502A或5520A校準臺式萬用表時，校準源精度不足以校準臺式萬用表，這時需要使用高精度的臺式萬用表，如Fluke 8508A作為比對儀器，將高精度的臺式萬用表的讀數作為標準值，這時的系統框圖如下：

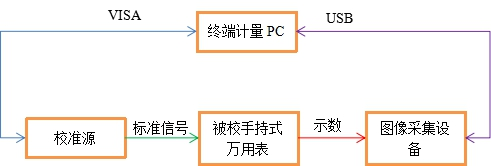

當被校儀器為手持式數字萬用表時，校準源的精度均滿足要求，同時使用手持式數表半自動計量方案，可以通過工業相機采集手持表的數據，實現程序的半自動化，此時系統框圖如下：

注意事項：

當使用對比儀時，進行電阻檢測項目時，需要根據軟件的提醒，切換校準源輸出的目標。

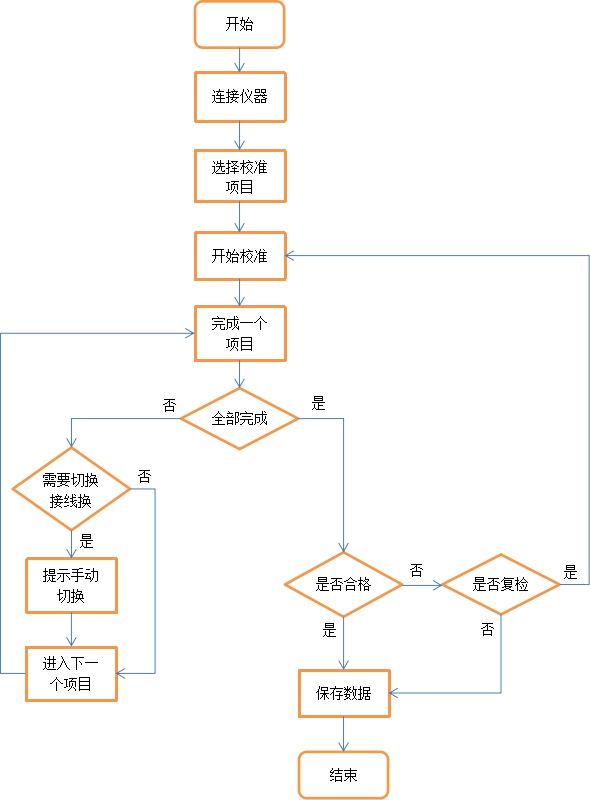

數字萬用表自動計量系統使用流程圖如下：

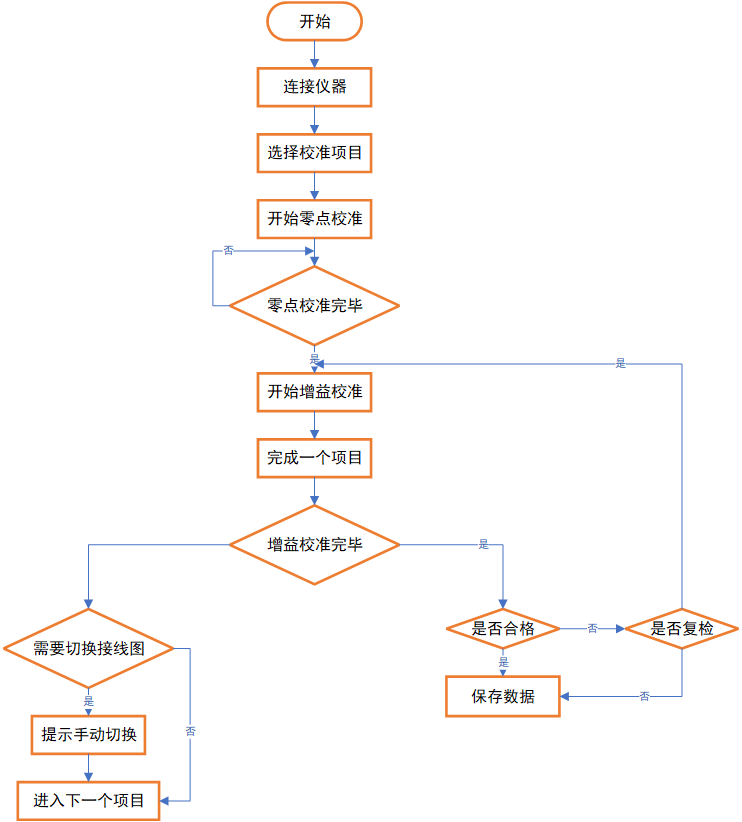

數字萬用表自動校準系統使用流程圖如下：
