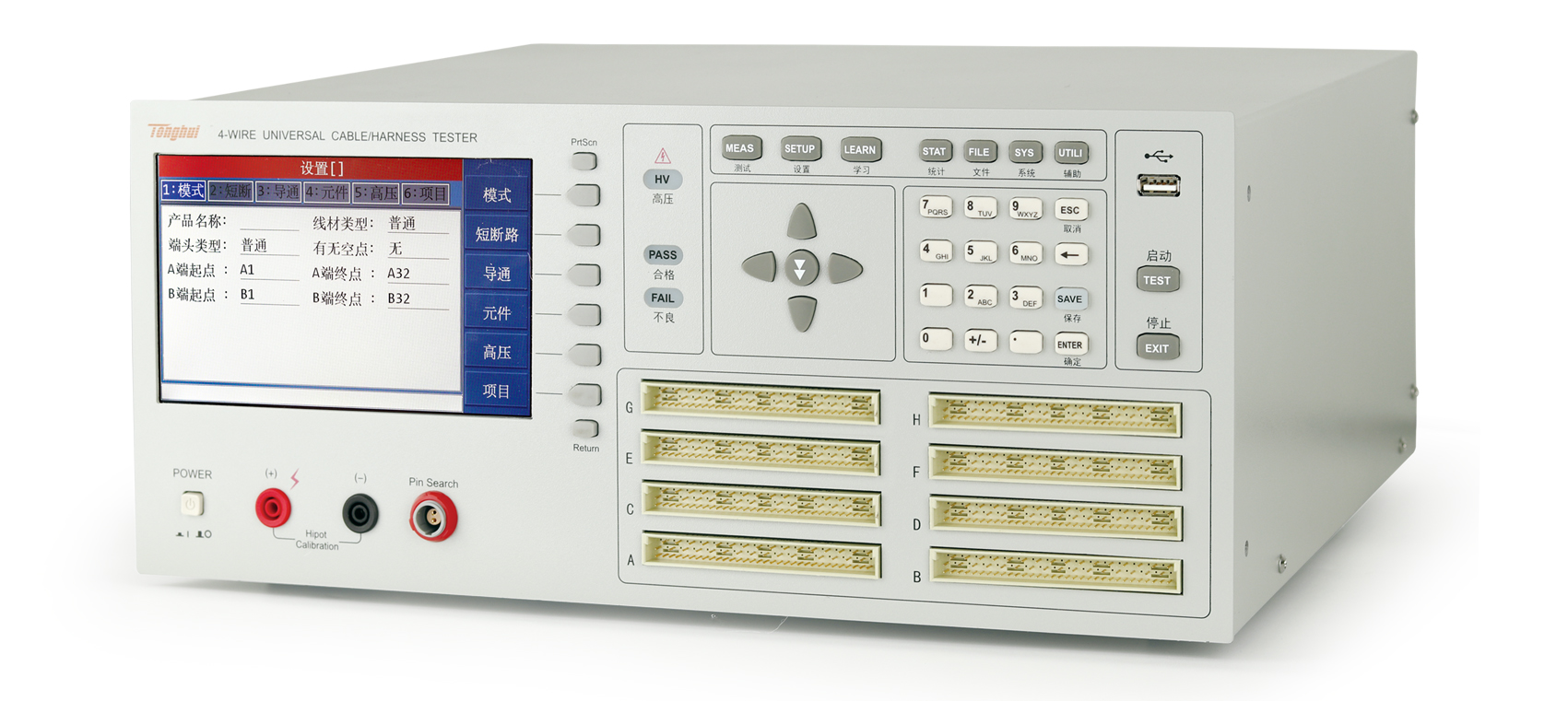

同惠TH8602-4 線材綜合測試儀

性能特點

測試腳位: 256PIN ,四端測試

7寸TFT LCD真彩顯示器，800X480分辨率，16位色。

內部存儲空間3M

支持U盤存儲測試文件

一鍵截屏功能，圖片自動存儲至U盤

可通過U盤在線升級程序

中英文可選操作界面

最大提供256路通道，分為A、B、C、D、E、F、G、H共8個插槽

提供優秀可靠的電弧偵測功能

測試電阻、電容、二極管等元件，采用了四端測試技術，測試精度更高;采用了電壓電流分離并行采樣技術，采樣數據更快

支持Typec相關線材測試，提供了整套測試方案，加入了元件一鍵設定功能。

內設一個獨立的直流恒流源，最大可以提供5A恒流源用于測試壓降

支持連接頭測試，提供了多產品測試功能，以及每個產品的信號輸出。

支持多文件測試，為復雜線材提供更多更靈活的測試方案。

HANDLER接口，支持16路輸出，選配均為繼電器驅動，同時用戶可以自由定義每路的信號和電平

通訊指令提供了SCPI指令系統

提供儀器自檢功能以及維修功能，可以進行在線排查儀器故障

應用

通訊和IT

電話線、網絡連接線、多股連接線、手機屏線、TYPEC數據線、

USB數據線、筆記本電腦屏線、HDMI連接線、VGA連接線、IDE硬盤連接線、SATA硬盤連接線等

汽車電子

ECU連接線、汽車線束、導航連接線、導航屏線、車載電子產品連接線、音視頻連接線

電子工業

排線、扁平線、接插件、電源線、多路開關、RS232連接線、

GPIB連接線、USB延長線、多芯插座

元器件

無源器件：電容、電感，電阻，二極管，電容極性、壓降

安規測試

交流耐壓、直流耐壓、絕緣
