非常適用于實驗室以及生產過程中的高要求信號分析任務

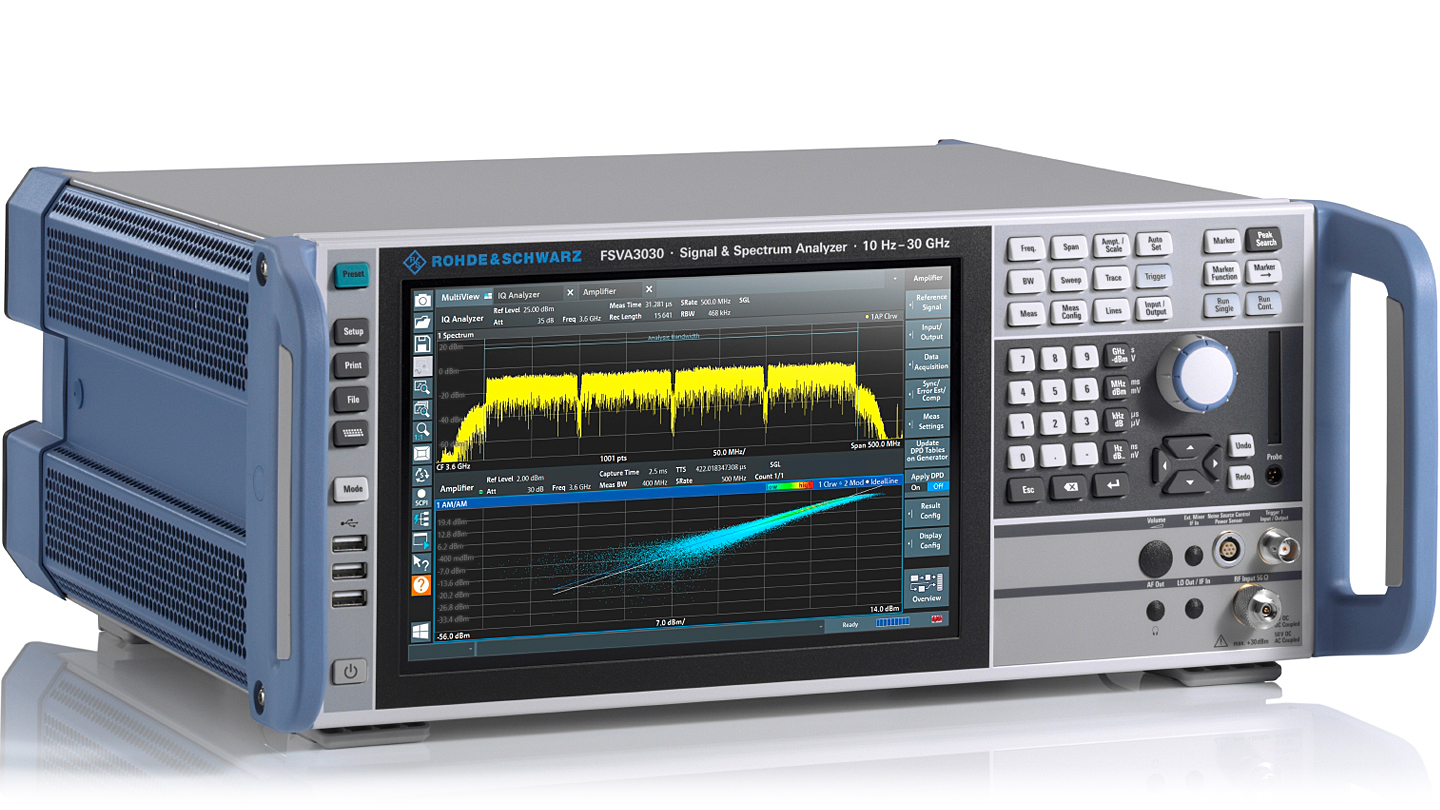

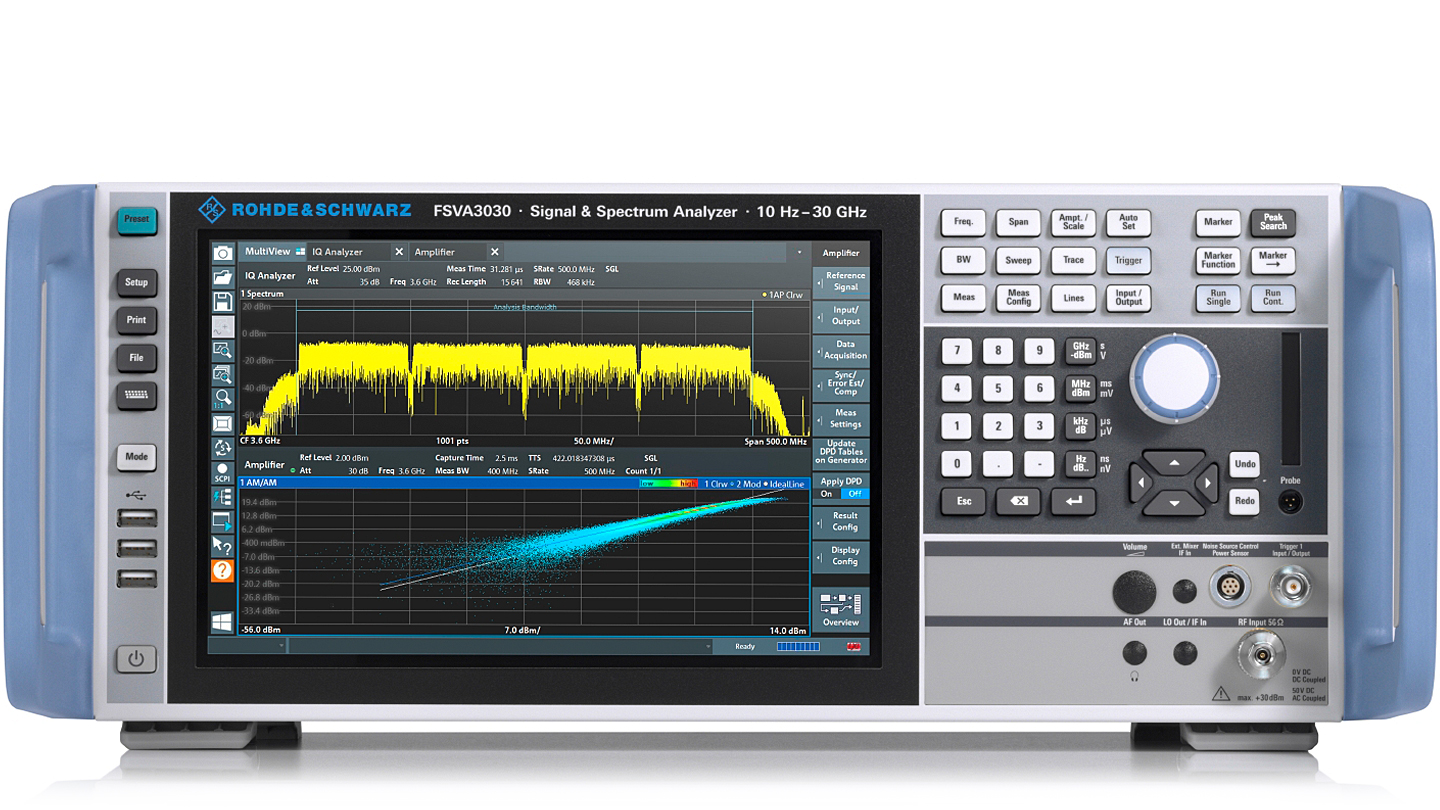

R&S?FSVA3000信號與頻譜分析儀的分析帶寬高達1 GHz，并具有低至–127 dBc/Hz的相位噪聲和高動態范圍，適用于5G NR等高要求測量應用。分析儀測量速度快，使用簡單，非常適用于實驗室以及生產過程中的高要求信號分析任務。
主要特點：R&S FSVA3000信號與頻譜分析儀
頻率范圍介于2 Hz至4/7.5/13.6/30/44 GHz
分析帶寬高達1 GHz
10 kHz偏移(1 GHz)條件下的SSB相位噪聲：–127 dBc/Hz
支持多點觸摸的圖形用戶界面、SCPI記錄器以及基于事件的操作

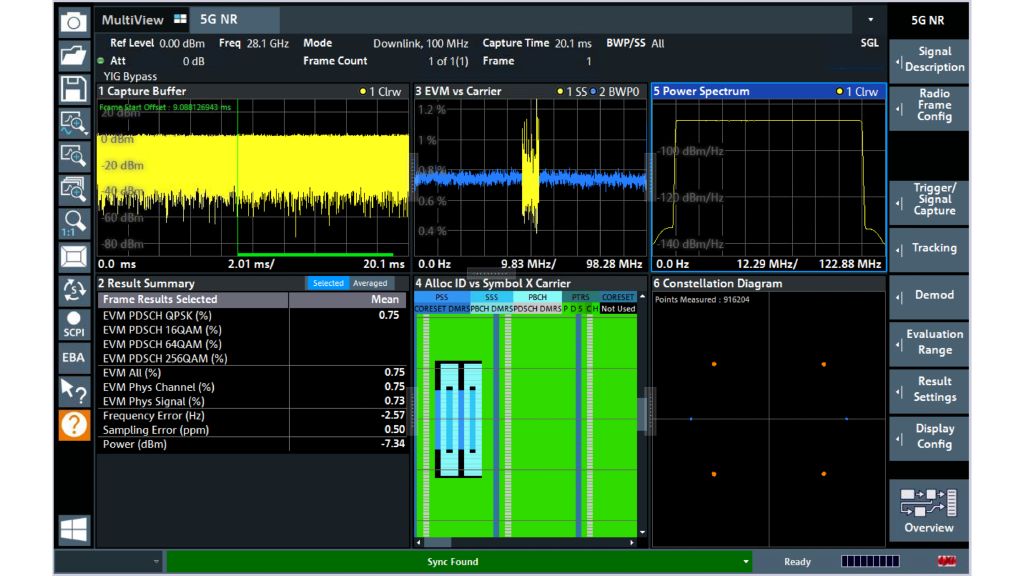

多種模擬和數字信號分析選件，包括5G NR信號分析
10 Gbit/s LAN接口加快數據傳輸（選件）
規格：R&S FSVA3000信號與頻譜分析儀
| 頻率 | ||
| 頻率范圍 | R&S?FSVA3004 | 10 Hz 至 4 GHz（使用 R&S?FSV3-B710 選件：2 Hz 至 4 GHz） |
| R&S?FSVA3007 | 10 Hz 至 7.5 GHz（使用 R&S?FSV3-B710 選件：2 Hz 至 7.5 GHz） | |
| R&S?FSVA3013 | 10 Hz 至 13.6 GHz（使用 R&S?FSV3-B710 選件：2 Hz 至 13.6 GHz） | |
| R&S?FSVA3030 | 10 Hz 至 30 GHz（使用 R&S?FSV3-B710 選件：2 Hz 至 30 GHz） | |
| R&S?FSVA3044 | 10 Hz 至 44 GHz（使用 R&S?FSV3-B710 選件：2 Hz 至 44 GHz） | |
| 頻率基準老化率 | 1 × 10–6/年 | |
| 帶 R&S?FSV3-B4 選件 | 1 × 10–7/年 | |
| 帶寬 | 標準濾波器 | 1 Hz 至 10 MHz |
| 分辨率帶寬 | RRC 濾波器 | 18 kHz (NADC) 24.3 kHz (TETRA) 3.84 MHz (3GPP) 4.096 MHz |
| 通道濾波器 | 100 Hz 至 5 MHz | |
| 視頻濾波器 | 1 Hz 至 10 MHz | |
| I/Q 解調帶寬 | 標配 | 28 MHz |
| 帶 R&S?FSV3-B400 選件 | 400 MHz | |
| 帶 R&S?FSV3-B600 選件 | 600 MHz | |
| 帶 R&S?FSV3-B1000 選件 | 1 GHz，載波頻率 > 7.5 GHz | |
| 400 MHz，載波頻率 ≤ 7.5 GHz | ||
| 相位噪聲（帶 R&S?FSV3-B710 選件） | 1 GHz 載波 | |
| 1 kHz 偏移 | < –122 dBc/Hz | |
| 10 kHz 偏移 | < –127 dBc/Hz | |
| 100 kHz 偏移 | < –127 dBc/Hz | |
| 1 MHz 偏移 | < –140 dBc/Hz | |
| 顯示平均噪聲電平 (DANL) | 1 GHz | – 153 dBm（典型值） |
| 使用前置放大器時的 DANL（R&S?FSV3-B24 選件） | 50 MHz ≤ f < 7.5 GHz | – 167 dBm（典型值） |
| 互調 | ||
| 三階互調截取點 (TOI) | 1 GHz | > 17 dBm，典型值 20 dBm |
| 總體測量不確定度 | 2 GHz | 0.29 dB |
