FT66100A系列多通道電子負載（6通道位300W/600W,80V/500V）

FT66100多通道可編程直流電子負載，采用模塊化設計，單機框最多可安裝6個電子負載模塊。其配置的8英寸彩色屏幕，能夠同時顯示6個通道的工作內容，并根據通道數量，自適應調整**顯示界面。本負載提供豐富的測試功能，適用于各種單路或多路輸出的直流電源、充電器、LED驅動器或相關設備的測試，其中既包含CC、CV、CR和CP等基本的測試模式，還提供了LED測試模式及動態測試功能，動態頻率可達20kHz。

FT66100系列采用主機和模組一拖多的結構。用戶可根據測試的通道數與功率需求自由選擇模塊，非常適合組建電源測試平臺。其配備了RS232、GPIB（選）、LAN（選）等多種通訊控制接口，方便用戶實行遠程智能化控制，極大地提高工作效率，能為您的設計和測試提供多種解決方案。

特點

1.      8寸彩色顯示屏，可同時顯示6通道數據及設定參數，自適應屏幕顯示；

2.      支持中/英/繁語言顯示；

3.      5位數據顯示，0.05%精確度，20kHz動態頻率可設置上升與下降斜率；

4.      恒流，恒壓，恒阻，恒功率和LED五種測試功能；

5.      多個模組間可設置同步模式，從容應對大電流或多輸出通道設備的測試；

6.      過電壓/過電流/過功率/過溫度/極性反接等全方位智能保護；

7.      具備可調硬件電流、功率限制值，可有效對被測試設備提供可靠保護；

8.      支持快速調用，數字鍵可任意調用已保存設置，測試便利；

9.      支持自動測試，負載自動完成測試過程，并給出測試結果；

10.    支持OCP測試，自動尋找過流保護點，記錄最大電流及最大功率值并產生結果判斷；

11.    兩種短路狀態，切換和延時，確保被測電源的安全性；

12.    完善的硬件軟件保護，全面的對內對外保護；

13.    模擬容性感性負載，控制電池充電，放電狀態；

14.    RS232、GPIB（選）、LAN（選）通訊口，標準SCPI指令集，方便搭建測試系統；

15.    采用智能風扇控制，節約能源，降低噪音。

應用領域

小功率電源、DC轉換器、手機充電器、3C用電池、BMS等小功率電源產品的生產、老化與品檢；汽車線束、連接器、保險絲、繼電器、中央電器盒等產品測試；電池pack、BMS保護板均衡放電、電動工具生產測試、LED電源板生產檢測等相關領域。

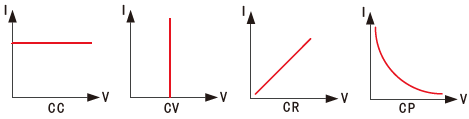

定態功能

FT66100系列電子負載具有恒電流、恒電壓、恒電阻與恒功率、LED五種測試模式，可滿足廣泛的測試要求。恒電流和恒電阻模式可用于測試電壓源在不同負載情況下，輸出電壓是否維持穩定輸出。對于電池充電器和適配器而言，恒電壓模式可改變充電器和適配器的輸出電壓以檢驗輸出電流是否正確。

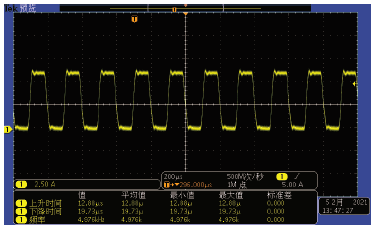

動態功能

FT66100系列提供可編程的動態測試功能。動態模式用于模擬各種帶載突變及異常情況，適用于測試電源的動態特性。最高頻率可達20kHz，支持上升斜率、下降斜率、量程切換參數設置。

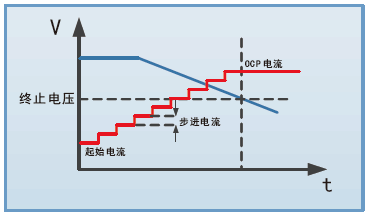

OCP測試

FT66100系列負載本身提供了OCP測試，主要應用于BMS、電源模塊的過電流和過功率點的測試。OCP測試時，將自動尋找被測物的過流保護點并記錄IMAX，PMAX。結合測試參數的高、低限制值，可自動判定測試結果是否超出設定規格，為產品的設計驗證及生產線系統測試節省時間。
