FT6200A系列小功率電子負載是一款具有超強實用性、通用型的桌面級電子負載?？蓮V泛應用于開關電源、適配器、LED驅動器、3C用電池、超級電容、電力電子器件、太陽能電池組件、充電器等產品的研發、生產、質檢等各測試環節。產品配置有TFT屏和中英文菜單界面，操作方便直觀，是電力電子工程師案頭的必備常用配置。

FT6200系列配備RS232接口，支持標準的SCPI命令，通過SCPI命令可以實現面板操作的所有功能，為智能化測試平臺的組建和用戶的二次開發提供方便。

特點

1.      恒電流（CC）、恒電壓（CV）、恒電阻（CR）及恒功率（CP）帶載模式；

2.      可設置帶載斜率，帶載電壓（Von）與卸載電壓（Voff）；

3.      動態測試可達50kHz；

4.      最小電流分辨率可達0.05mA，最小電壓分辨率可0.5mV；

5.      電流精度為(0.05%+0.05%F.S.)，電壓精度為(0.025%+0.025%F.S.)；

6.      快速NG/GO檢測以確認DUT在規格內；

7.      OPP、OCP、OVP、OT等全方位保護功能；

8.      強大的負載序列編輯功能，可實現高速復雜帶載波形；

9.      智能化的自動測試功能，能顯著提高檢測效率；

10.    具有OCP、OPP、LED模擬、負載效應、電池內阻、電池放電等測試功能；

11.    模擬短路功能；

12.    快速調用，一鍵調用測試參數；

13.    標配電流監視端口與數字I/O端口；

14.    SENSE端子安裝在前面板，支持遠端采樣；

15.    TFT彩色液晶顯示屏，中英文菜單界面；

16.    標配RS232接口，可通過計算機實現遠程控制；

17.    豐富的SCPI命令，方便組建智能化測試平臺和進行二次開發；

18.    標配功能完善的上位機軟件；

19.    采用智能風扇控制，降低噪音。

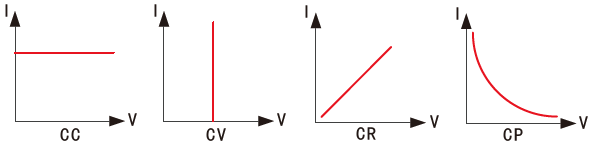

定態功能

FT6200系列電子負載具有恒電流、恒電壓、恒電阻與恒功率四種測試模式，可滿足廣泛的測試要求。恒電流和恒電阻模式可用于測試電壓源在不同負載情況下，輸出電壓是否維持穩定輸出。對于電池充電器和適配器而言，恒電壓模式可改變充電器和適配器的輸出電壓以檢驗輸出電流是否正確。

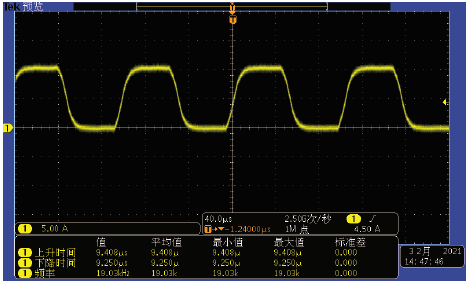

動態功能

FT6200系列電子負載提供可編程的動態測試功能。動態測試功能包括連續、脈沖、翻轉三種方式，支持帶載斜率設定。動態模式用于模擬各種帶載突變及異常情況，適用于測試電源的動態特性，電源的穩定性，電池的保護點及保護時間，各種脈沖等突發帶載模擬。

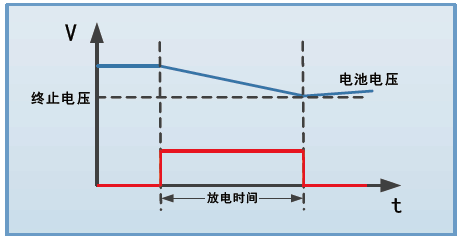

電池測試功能

為方便電池測試，F(xiàn)T6200系列提供了電池測試功能。電池測試包括：電池內阻測試與電池容量測試。電池容量測試提供了定電流、定電阻、定功率三種放電模式，可自行設定放電截止條件：截止電壓、截止時間及截止電量，三者任一條件滿足，放電停止。放電過程中，負載自動記錄電壓、電流、時間、AH等參數。低于保護電壓，負載自動停止測試。配合軟件可以完成更多參數的測試與分析。

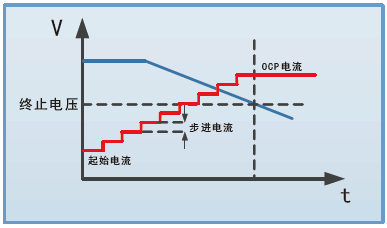

OCP/OPP測試

FT6200系列負載本身提供了OCP測試， 其主要被應用與BMS、電源模塊的過電流和過功率點的測試。OCP測試時，將自動尋找被測物的過流保護點并記錄IMAX，PMAX。結合測試參數的高、低限制值，可自動判定測試結果是否超出設定規格，為產品的設計驗證及生產線系統測試節省時間。

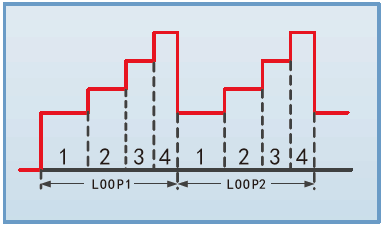

序列功能

FT6200系列電子負載提供序列測試功能。用戶可以自行編輯一個負載的測試序列，以模擬負載輸入端的各種變化。電子負載最多可以存儲10個序列文件，每個文件最多可執行100步，單步最長時間可設置為50us～36000s，并同時支持文件鏈接等序列編輯功能。適合各種復雜的帶載測試。
