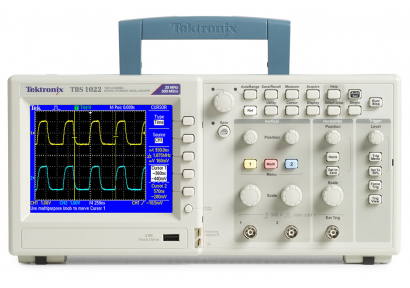

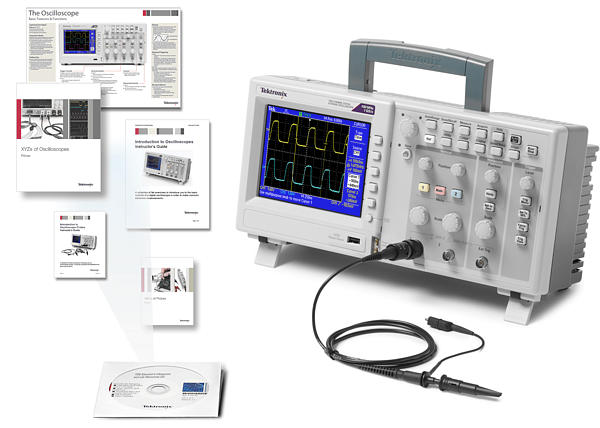

TBS1042數字存儲示波器
40MHz，雙通道，500MS/s，2.5K/CH，16種自動測量，USB接口（可選配GPIB），支持最大64GB存儲，5.7英寸有源TFT彩色顯示器。
廠商名稱：泰克/TEKTRONIX
產品型號：TBS1042
市場價格：￥0.0 (僅供參考)
貨期：現貨
- 詳細說明
- 產品手冊
| 基本配置 | |
| 產品名稱 | 數字存儲示波器 |
| 產品型號 | TBS1042 |
| 模擬通道垂直系統 | |
| 輸入通道 | 2 |
| 帶寬（-3dB） | 40 MHz |
| 帶寬限制 | 20 MHz |
| 垂直分辨率 | 8 位 |
| 垂直靈敏度 | 使用經校準的微調時所有型號均為 2 mV 至 5 V/div |
| 直流垂直增益精度 | ±3%，從 10 mV/div 到 5 V/div |
| 輸入耦合 | 交流、直流、GND |
| 輸入阻抗 | 1 MΩ 并聯 20 pF |
| 最大輸入電壓 | 300 VRMS CAT II；超過 100 kHz 時以 20 dB/倍頻程下降至 3 MHz 時的 13Vp-p AC |
| 探頭數量 | 2 |
| 水平系統 | |
| 時基范圍 | 5 ns 至 50 s/div |
| 時基精度 | 50 ppm |
| 模擬信號采集系統 | |
| 實時采樣率 | 500 MS/s |
| 記錄長度 | 所有時基均為 2.5k 點 |
| 觸發系統 | |
| 觸發源 | CH1、CH2、Ext、Ext/5、交流線路 |
| 觸發模式 | 自動、正常、單序列 |
| 觸發類型 | 邊沿（上升沿/下降沿）、視頻、脈沖寬度（或毛刺） |
| 測量運算系統 | |
| 自動測量 | 周期、頻率、+ 寬度、- 寬度、上升時間、下降時間、最大值、最小值、峰-峰值、平均值、RMS、周期 RMS、光標 RMS、占空比、相位和延遲 |
| 光標測量 | ΔT、1/ΔT、ΔV |
| 縮放 | 水平擴展或壓縮動態或停止波形 |
| 波形運算 | 加法、減法、乘法、 FFT、窗口：Hanning、平頂、矩形 |
| 顯示系統 | |
| 波形顯示方式 | 點、矢量 |
| 接口 | |
| 標配 | USB 接口 |
| 選配 | GPIB 接口 |
| 物理與環境特性 | |
| 尺寸 | 158.0毫米(高)*326.3毫米(寬)*124.2毫米(厚) |
| 重量 | 2.0Kg |
| 環境溫度/濕度 | 0 至 +50℃/等于或低于 +40℃ 時高達 85% 相對濕度 |
| 海拔高度 | 最高 3000 米（9843 英尺） |
| 其它 |
