泰克電源諧波測試方案
【測試要求】
隨著用電設備的多樣化和復雜化，線路中諧波的成分也變得越來越豐富，諧波污染的治理問題也變得越來越棘手，最常用的諧波分析方法是使用傅里葉變換，將的離散信號進行傅里葉級數展開，得到離散的，從離散的頻譜中挑選出各次諧波對應的譜線，計算得出諧波各項參數。
諧波的測量工具普遍采用功率分析儀，一般都內置諧波測量的標準：IEC61000-3-2或EN60555-2 或GB17625.1-2003等。泰克除了PA1000/3000提供諧波測量以外，更多的示波器如MDO3、MSO4/5/6也具有諧波測量功能。

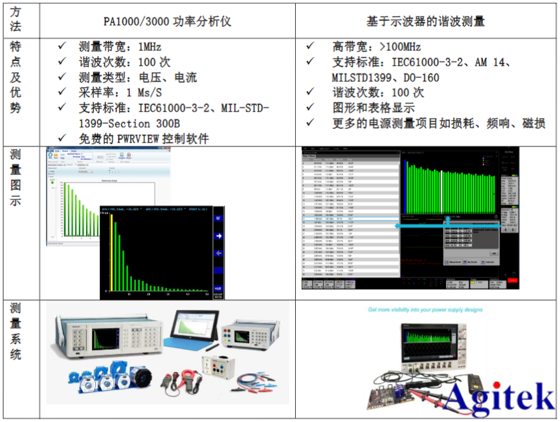

【測試方案】
【方案配置】
1、功率分析儀配置
1）30A電流以內：PA3000/1000
2）>30A電流，選擇相應電流的CT
2、示波器的方案配置：
1)泰克示波器：MDO3、MSO4/5/6
2)諧波模塊：PWR
3)電壓探頭：THDP0200/P5205A
4)電流探頭：
20A：TCP0020/TCP2020；
30A：TCP0030A
150A：TCP0150；
500A：TCP400+404XL
