RIGOL DS70000系列在USB2.0一致性分析測試方案
USB2.0信號質量測試用到的主要工具是帶寬在2GHz以上、采樣率為5GSa/s的數字示波器。同時在測試過程中，還需搭配合規的探頭、線纜以及測試夾具。同時，為降低重復性工作量，提高測試效率，配套使用RIGOL USB2.0一致性測試軟件幫助工程師實現測試過程自動化。
RIGOL DS70000系列實時采樣數字示波器，支持最大5GHz帶寬與20GSa/s采樣率，幫助工程師獲得更高的測試精度。
USB2.0測試還需要配合USB-IF協會認可的USB一致性測試夾具，RIGOL提供了測試所需測試夾具，包含兩大類和四種，分別是用于設備測試的夾具（TF-USBD-STP）以及用于主機測試的夾具（TF-USBH-STP），可以支持以有源差分探頭配置或同軸線纜配置的方式，進行設備或主機信號質量測試。

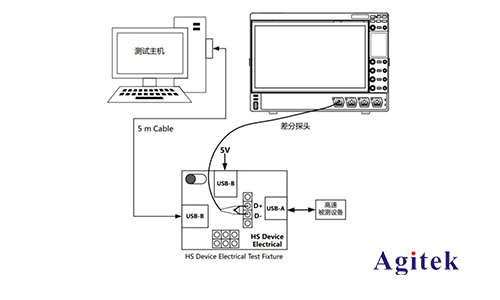

▼USB2.0信號質量測試設備設置

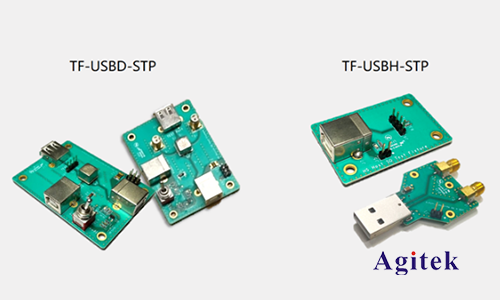

▲USB一致性測試夾具
USB2.0一致性分析測試軟件支持測試結果報告導出，測試報告將包含信號質量分析的各個測試項，各個測試項對應的合規指標范圍以及實測的值，通過對比將測試結果顯示在最后一列，滿足標準將顯示結果為Passes，否則會顯示Failure。

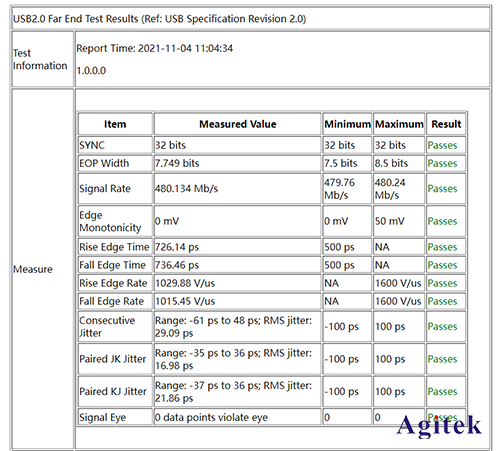

▲DS70000 USB2.0一致性分析測試結果報告
進行實測
1.主機開始向USB高速設備發送數據包后，調節示波器的觸發、時基和垂直檔位以便于觀察波形；
2.點擊導航菜單中的USB2.0，打開USB2.0一致性分析界面，在待測設備菜單中選擇被測設備為設備，信號類型為高速，并根據實際情況選擇信號端點，“近端”和“遠端”的選擇取決于被測設備和測試端口的距離，本次演示為遠端;
3.點擊測試項目，在測試項目中可以選擇需要測試的測試項，本次測試默認全部測試；
4.點擊設置分析切換到配置界面，本次采用差分探頭，所選差分信源為CH1，點擊自動設置，即可按照配置信息中的內容，自動設置示波器；
5.點擊啟動測量即可開始測量，獲取測試結果；
6.測量結果可以通過報告導出界面，點擊保存導出到機器內存中或者外部存儲器中。

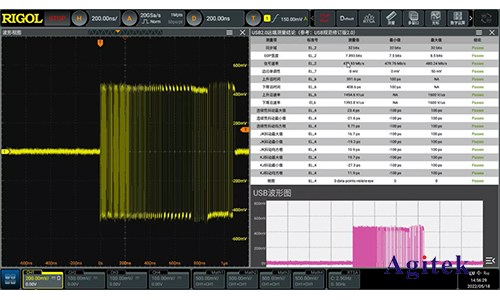

▲測試結論界面
以上就是關于RIGOL DS70000系列USB2.0一致性分析測試方案，您使用中還有其他問題，歡迎登陸安泰測試m.sy263.com
