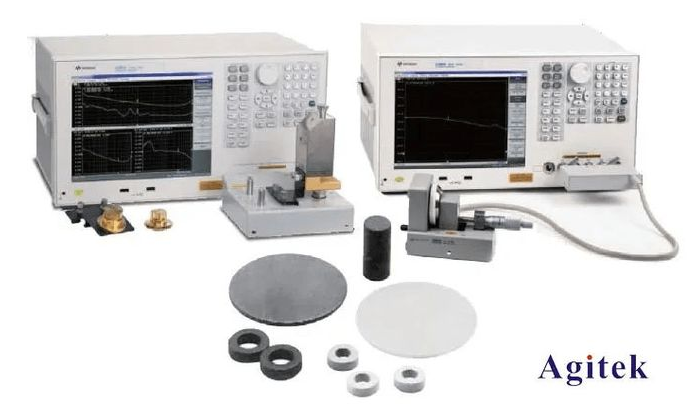

安捷倫E4991B在材料介電常數和導磁率常用測試方案
各行各業都需要對他們使用的材料有一個非常清晰的理解，以縮短設計、工廠檢驗、工藝檢測和質量保證階段所花費的時間。每種材料都有一些獨特的特點，與介電特性和磁導率有關。通過準確的測量，技術人員和工程師可以獲得有價值的信息，從而在具體的應用中適當?shù)厥褂眠@些材料，創造更可靠的設計或監控生產過程，改進質量控制。接下來，安泰測試Agitek將與您分享介電常數和磁導率的常用測試方案？
1、平行板電容法測試介電特性
平行板電容法將被測材料放置在平行板電極之間，形成一個電容器，通過測試電容值計算介電常數。該方法的典型測量系統由LCR表或阻抗分析儀組成。該方法最適合準確測量薄膜或液體。

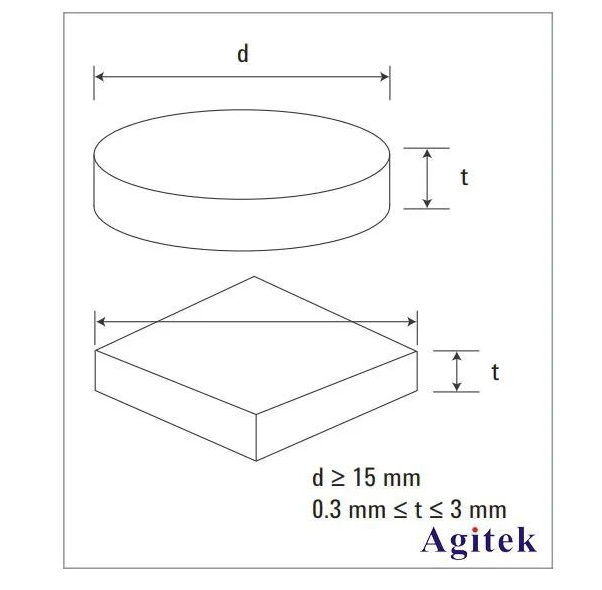

●對材料要求：表面光滑，薄片或薄膜均勻，不同夾具對厚度和直徑有要求；
●覆蓋頻率：1MHz至1GHz;

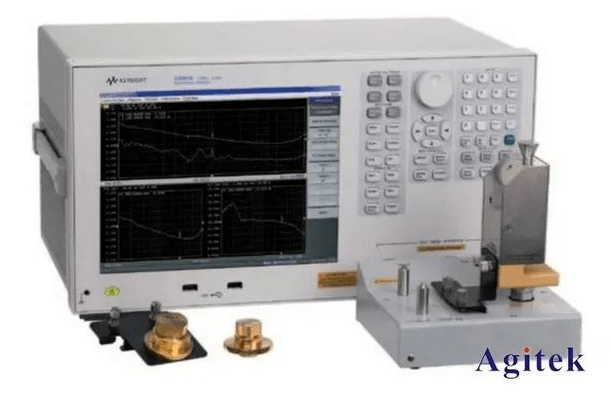

●測試主機：E4991B：、E4991A、E4980A/AL;
●Keysight測試軟件：N1500A-005;
●夾具：16451B、16453A，液體材料16452A;
●優點：適用于平板材料、薄膜材料、價格經濟、精度高±1%;
●缺點：測試頻率低，對材料尺寸要求高，不支持測試磁導率；
2、諧振腔法測試介電特性
諧振腔測試方法使用網絡分析儀測量諧振頻率和諧振腔夾具的Q值，在測試開始時設置為空白，然后加載被測樣品。當已知樣品的體積和諧振腔的其他參數時，通過這些測量計算介電常數。
諧振腔具有相對較高的Q值，可以在特定頻率上產生諧振。將材料樣品插入腔內會改變腔的諧振頻率和品質因數(Q)。根據這些測量參數，在一定頻率上計算材料的復數介電常數。典型的測量系統由網絡分析儀、諧振腔夾具和計算軟件組成。
●對材料要求：樣品切片，平板片，厚度約0.05mm~5mm，典型值1mm;
●覆蓋頻率：1GHz至15GHz，諧振腔對應頻點；
●測試主機:全系列網分(N9912A除外);
●N1500A-003測試軟件
●夾具:諧振腔，如85072A、QWED諧振腔等；
●優點：高精度±1%，樣品尺寸加工要求不高，非常適合低損傷材料試驗；
●缺點：不支持寬帶試驗，單個諧振腔可測頻率窄，分析復雜；
3、電感測量法測試磁導率
該方法僅針對磁性材料測試磁導率，通過測量材料（環磁芯）的電感來推導磁導率。具體操作：將幾根導線纏繞在MUT上，測量導線兩端的電感。Keysight/Agilent16454A磁性材料測試夾具可為單匝電感器提供理想結構，插入環形磁芯時無磁泄漏。

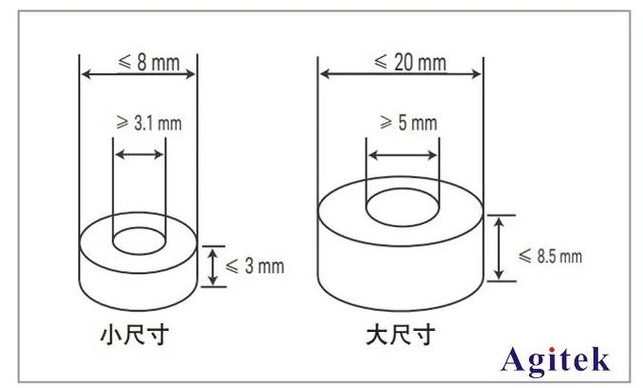

●材料要求：環形磁芯結構；
●覆蓋頻率：1kHz至1gHz;
●E4990A測試主機、E4980A/AL;
●N1500A-006測試軟件;
●夾具：16454A;
●優點：高精度可達±1%、操作簡單;
●缺點：測試頻率低，只測試磁導率；
以上就是安捷倫E4991B在材料介電常數和導磁率常用測試方案的相關介紹，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
