同惠TH9110在車載充電機0BC的安全性能測試的應用

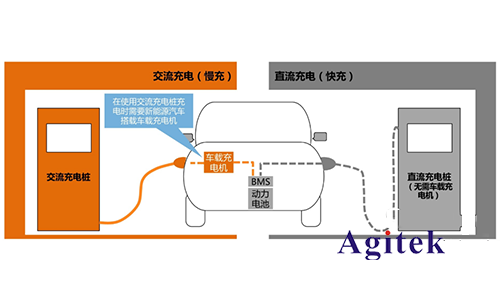

如今，新能源汽車行業正逐步成為汽車領域不斷發展進步的重要一環。其中車載充電機OBC作為新能源汽車內部實現能量轉換的核心部件，可將交流充電樁的交流電轉換為動力電池所需的直流電，實現對動力電池的安全自動充電。
測試對象

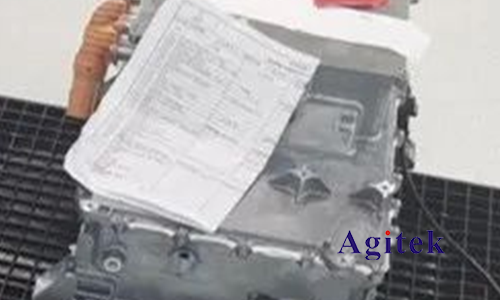

OBC是一個由（PFC+隔離DC-DC）主級組成的AC-DC轉換器。
測試要求
測試交流耐壓、直流耐壓、絕緣電阻。
測試過程

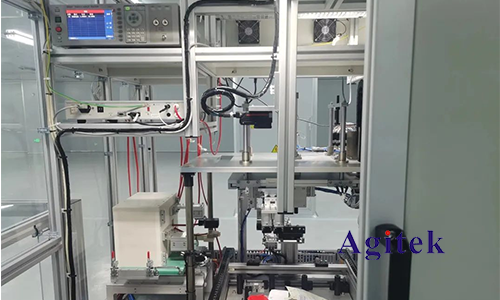

將TH9110和TH90102聯機使用，將TH9110單通道擴展至16通道，通過系統的搭建，將多通道充分利用，將多個測試點全部接觸，按操作步驟依次測試，極大的提高了測試效率。

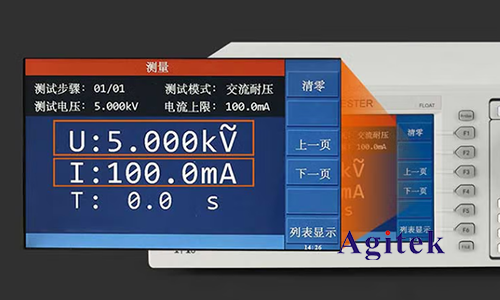

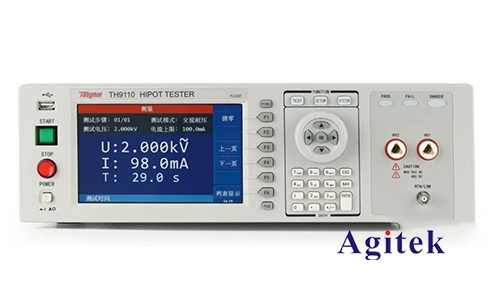

TH9110交直流耐壓/絕緣電阻測試儀是同惠多年電氣安規測試儀器設計的經驗，最新設計的具有500VA大功率，最大輸出交流5kV/100mA，符合大功率耐壓測試需求，以及符合EN50191的設備安全標準。
TH9110除了基本的交流、直流、絕緣電阻測試外，增加了崩潰電壓測試功能，可分析產品的擊穿點電壓，滿足特定客戶對產品高壓可靠性檢測的要求。同時具有開短路檢測功能，解決了用戶在測試安規產品時的可靠性和準確性問題，輸出時同步進行接觸檢查，避免漏檢，提升測試可靠度與效率。
適用于檢測電源變壓器主絕緣是否合格、針對較高功率以及漏電流產品的耐壓測試與分析、電氣/非電氣產品、新能源汽車和自動化測試系統等。

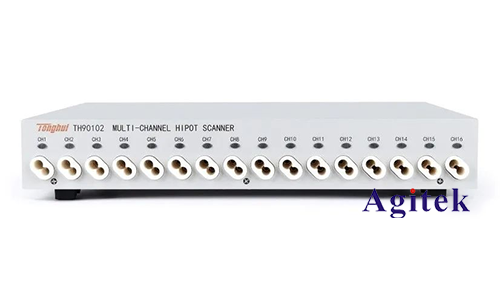

TH90102將單通道耐壓絕緣測試儀擴展至16通道。可以為耐電壓類設備提供端口切換功能，高壓端外殼電壓5000VAC、公共端對外殼電壓500VAC、導通電流最大1A。
儀器可以使用內置電源對測試通道進行導通測試，測試速度比普通高電壓測試快速，方便多臺設備并行通道檢測。
