泰克信號發生器在時鐘源的應用
時鐘信號是數字電路中不可或缺的一部分，其頻率、穩定性和精確性直接影響著電路的性能和穩定性。泰克信號發生器作為一款功能強大的測試儀器，憑借其靈活性和精準度，在時鐘源應用方面發揮著重要作用，為電路設計、測試和調試提供了強有力的支持。本文將深入解析泰克信號發生器在時鐘源應用中的具體優勢和使用方法，并探討其在不同場景下的應用技巧和注意事項。
一、時鐘源的用途
時鐘源在數字電路中扮演著至關重要的角色，其主要用途包括：
確定頻率余量：通過改變信號發生器的頻率，可以測試電路板的時鐘頻率工作范圍，從而確定其實際工作頻率范圍，為電路設計提供可靠的參考數據。
替代缺失的時鐘源：在一些情況下，電路板可能缺少時鐘源，或者需要對設備進行功能測試，而無法使用其自帶的時鐘源。這時，泰克信號發生器可以作為外部時鐘源，為電路提供穩定的時鐘信號，完成功能測試和驗證。
模擬不同時鐘源：在設計和調試過程中，工程師可能需要模擬不同類型的時鐘信號，例如不同頻率、不同幅度、不同占空比的信號。泰克信號發生器能夠靈活地生成各種類型的時鐘信號，方便工程師進行測試和評估。
二、適用范圍
泰克信號發生器在時鐘源應用中適用范圍廣泛，主要針對以下人群：
嵌入式系統開發工程師：嵌入式系統中普遍使用時鐘信號，泰克信號發生器可以用于測試和調試嵌入式系統中的時鐘頻率、穩定性和兼容性。
數字通信電路設計工程師：數字通信電路中對時鐘信號的要求更加嚴格，泰克信號發生器可以用于生成符合通信協議標準的時鐘信號，并測試其在不同條件下的性能。
電子測試和設計工程師：在各種電子測試和設計工作中，泰克信號發生器都能發揮重要作用，為工程師提供精準的時鐘信號，并幫助他們進行電路調試和故障診斷。
三、使用任意波形/函數發生器的好處
相比于傳統的專用脈沖發生器，使用泰克信號發生器作為時鐘源擁有諸多優勢：
成本節約：任意波形發生器通常集成了多種功能，可以替代多個專用儀器，從而節省成本。
靈活性和可擴展性：任意波形發生器能夠生成多種類型的信號，包括脈沖、方波、三角波、正弦波等，可以滿足不同場景的時鐘源需求。
雙通道和浮動輸出：泰克信號發生器通常配備雙通道輸出，能夠生成差分信號，滿足現代數字電路對差分時鐘信號的需求。
高頻率范圍：泰克信號發生器可以生成高達120 MHz的脈沖和方波信號，滿足高速數字電路的時鐘源需求。
四、技巧和提示
在使用泰克信號發生器作為時鐘源時，需要掌握一些技巧和注意事項：
生成差分時鐘信號：對于PECL、LVPECL或LVDS等差分時鐘信號，可以使用雙通道信號源，并配置Channel 1生成期望的波形、頻率和幅度，然后通過CH1 Complement功能將反向信號復制到Channel 2。最后，設置Frequency CH1=CH2為On，啟動Align Phase，激活同步模式即可生成差分時鐘信號。
使能外部時鐘源：在測試過程中，需要將電路板的內部時鐘源禁用，并將外部時鐘源連接到電路板上。
匹配阻抗：為了避免信號完整性劣化，如振鈴或可變延遲和幅度，需要確保探頭與電路板軌跡的阻抗匹配。
選擇合適的型號：根據實際需求選擇合適的泰克信號發生器型號，例如AFG3251或AFG3252等。

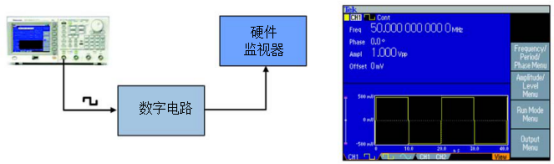

五、硬件和軟件支持
使用泰克信號發生器作為時鐘源，需要配備相應的硬件和軟件支持：
監視器：需要使用示波器等監視設備來觀察和測量生成的時鐘信號，確保信號的穩定性和準確性。
數字電路：需要使用數字電路板來進行測試和驗證，將生成的時鐘信號輸入到電路板中，觀察電路的運行狀態。
泰克信號發生器在時鐘源應用中具有獨特的優勢，可以滿足各種測試和設計需求，為工程師提供精準的時鐘信號，提升工作效率。了解泰克信號發生器在時鐘源應用中的使用方法和技巧，可以幫助工程師更好地利用這一工具，有效地進行電路設計、測試和調試工作，推動數字電路設計和應用的發展。
