泰克信號發生器在檢定工放器中的應用
在現代電子設計中，放大器（Amplifier，簡稱工放）作為一種基礎元件，廣泛應用于各種電子設備，例如通訊設備、音頻系統、醫療儀器等。工放的性能直接影響到設備的整體性能和可靠性。因此，對工放進行準確的檢定是十分重要的。本文將重點討論泰克信號發生器在檢定工放器中的應用，并結合實際應用案例，深入分析其優勢以及使用方法。
工放器檢定概述
工放器檢定是指通過測量其關鍵參數，例如增益、帶寬、線性度、噪聲、失真等，來評估其性能指標。其中，增益、帶寬、轉換速率、過沖等參數是評估工放器性能的重要指標。
泰克信號發生器在工放器檢定中的優勢

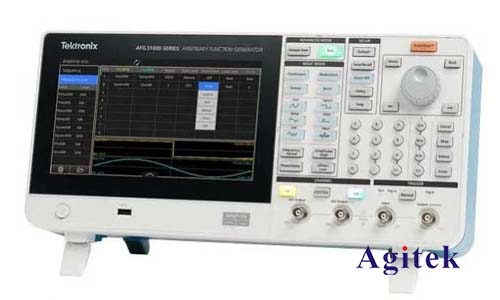

泰克信號發生器，特別是泰克AFG3252型號，在工放器檢定中發揮著至關重要的作用，其主要優勢如下：
1.高精度信號源：泰克信號發生器能夠生成各種波形，包括正弦波、方波、三角波、脈沖波等，并能夠精確控制頻率、幅度、占空比等參數，確保測試信號的可靠性。
2.靈活的信號控制：泰克AFG3252支持雙通道輸出，并且可以獨立調節上升時間和下降時間，這對于測試工放器的瞬態響應特性，例如過沖和轉換速率，非常有利。
3.差分信號生成：對于需要測試差分輸入工放器的情況，泰克信號發生器可以通過其內置的差分信號生成功能，方便快捷地生成符合要求的測試信號。
4.多功能性：泰克信號發生器可以與示波器等其他測試儀器配合使用，構成完整的測試系統，進行更深入、更全面的工放器性能測試。
5.用戶友好界面：泰克信號發生器配備直觀的界面和簡便的操作方式，即使沒有專業知識的用戶也可以輕松上手操作，提高測試效率。
泰克信號發生器在工放器檢定中的應用案例
以檢定一個典型的運算放大器(Op Amp)為例，我們可以利用泰克信號發生器生成不同的測試信號，觀察其輸出信號的變化，從而評估其性能指標：
1.增益測試：使用泰克信號發生器生成一定頻率和幅度的正弦波信號，作為Op Amp的輸入信號，并使用示波器測量其輸出信號的幅度。根據輸入信號和輸出信號的幅度關系，可以計算出Op Amp的增益。
2.帶寬測試：使用泰克信號發生器逐漸提高輸入信號的頻率，并觀察其輸出信號幅度的變化。當輸出信號幅度下降到輸入信號幅度的0.707倍時，對應的頻率即為Op Amp的帶寬。
3.轉換速率測試：使用泰克信號發生器生成上升沿和下降沿都較快的脈沖信號，作為Op Amp的輸入信號，觀察其輸出信號的上升時間和下降時間，從而得到Op Amp的轉換速率。
4.過沖測試：使用泰克信號發生器生成上升沿和下降沿都較快的脈沖信號，觀察其輸出信號的峰值與穩定值之間的差異，即可得到Op Amp的過沖。
技巧和提示
1.差分信號生成：在生成差分信號時，首先需要配置好Channel 1的波形、頻率和幅度。然后，利用Channel 1 Complement功能，將Channel 1的信號反相復制到Channel 2。最后，開啟Frequency CH1=CH2功能，啟動Align Phase，激活同步模式，即可生成所需的差分信號。
2.上升時間和下降時間調節：由于工放器可能以不對稱的方式工作，因此需要使用泰克信號發生器的上升時間和下降時間調節功能，以測試其對不同上升時間和下降時間信號的響應差異。
3.信號同步：為了確保測試結果的準確性，需要將泰克信號發生器與示波器同步，避免由于信號延遲造成測試誤差。
泰克信號發生器，特別是泰克AFG3252型號，是檢定工放器性能的理想工具。其高精度、靈活性和多功能性可以滿足各種工放器測試需求，并能夠有效提高測試效率和準確性。通過合理使用泰克信號發生器，可以準確評估工放器性能指標，從而為電子設備的開發和應用提供可靠的保障。
