日常在通信系統中遇到許多問題可能是由系統中某個器件故障導致的，而線路老化、腐蝕等是造成傳輸故障的主要原因，使用故障點診斷測試，即DTF測試，可以提前發現線路問題，也同時可以診斷線路故障點，現在我們來簡單介紹下DTF測試原理

　　DTF是故障定位的意思，是一種用于天線傳輸線路服務維護、線路性能驗證以及故障分析的工具，DTF其實是與回波損耗存在一定的對應關系，回波損耗是指?jìng)鬏斝盘?hào)沒有完全被終端負載吸收，被反射回來的一部分能量，DTF則是在傳輸過程中每點的回波損耗值。

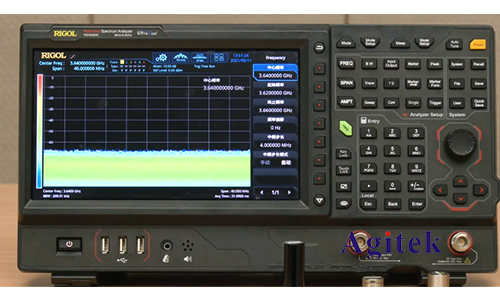

　　下面，我們使用RIGOL RSA5065N頻譜儀測試線纜為大家演示DTF功能。首先點擊MODE，進入模式選擇界面，我們選擇VNA矢量網絡分析儀功能，點擊meas進入測試選項，選擇DTF功能，接下來進行校準操作，選擇校準套件，我們本次使用的是RIGOL CK106A校準套件。點擊返回，確認本次測試線纜的速度因子。本次測試線纜的速度因子為0.78，下面使用校準件進行校準

　　首先進行開路校準，將校準件與RSA5065N的測量端口連接，點擊校準。校準過程中請勿與校準件接觸，確保校準的準確性。顯示完成，取下開路校準件，連接短路校準件，點擊校準。最后進行負載校準，點擊完成，即可完成校準。此時，屏幕的左上角為此時的測量長度，現在為0厘米。連接測試線纜，點擊峰值搜索，此時，屏幕左上角為此時的測試線纜長度?，F(xiàn)在我們來模擬長傳輸線內，內部有損壞的情況，將兩根傳輸線連接在一起，點擊Peak,此時我們可以看到，由于傳輸總長度為2.48米，點擊左峰值為1.31米，說明在1.31米處出現故障，即連接點處。

　　我們來模擬長傳輸線內，內部有損壞的情況，將兩根傳輸線連接在一起，點擊Peak,此時我們可以看到，由于傳輸總長度為2.48米，點擊左峰值為1.31米，說明在1.31米處出現故障，即連接點處。

       以上就是用矢量網絡分析儀測試線纜長度和故障點的相關介紹，如您使用中還有其他問題，歡迎登陸安泰測試Agitek。
