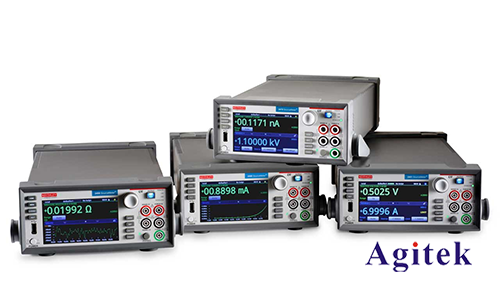

數字源表又稱源測量單元(SMU)，是數字萬用表(DMM).電壓源.實際電流源.電子負載和脈沖發生器的有用功能集成在儀器中，相當于電壓源.電流源.電壓表.電流表和電阻表的綜合體可以作為四象限電壓源或電流源提供精確的電壓或電流，同時測量電流值或電壓值。

　　無論是電壓還是電流掃描，數字源表都可以在要求的范圍內掃描特定的增量，同時測量每個階梯的電流或電壓值。SMU測量循環可以優化測量速度，以確保當電流需要足夠的建立時間和測量的完整性時。

　　如何理解數字源表的基本參數？

　　數字源表主要用于中低電平測試和研發實驗室，是為傳統測試和高速生產測試而設計的。特別適用于需要精密電壓源和電流源驅動的測試應用，以及電流和電壓測量。所有源表都提供精密的電壓和電流源測量能力。每個源表由一個高穩定的直流源和一個真正的儀器級五位半多功能表組成。

　　1.四象限：電源象限是指X軸的輸出電壓.輸出電流是Y軸形成的象限圖。.三象限是電壓電流相同，設備供電其他設備稱為源模式；第二.四象限是電壓電流的反向，其他設備放電設備，被動吸收流入的電流，并為電流提供返回路徑，稱為肼模式。

　　2.分辨率：輸入信號的小變化可導致輸出信號的變化。測量值中可直接讀取的小值；

　　3.源限制:電壓或電流的限制范圍。由于源表象限功率有限，高壓檔或大電流檔的大輸出電流或大輸出電壓有限。

　　4.通道:一組完整功能的源表是一個通道。如需多通道，請向客戶推插卡式源表。

　　5.準確性：實際輸出信號與理想輸出之間的偏差。一般使用增益誤差+偏差表示。

　　6.噪聲：直流電源輸出的交流雜散成分稱為紋波和噪聲。輸出中的交流周期信號為紋波，噪聲隨機。比較參數時注意帶寬.峰峰值.關鍵詞，如有效值。

　　7.輸出建立時間：輸出信號達到預期穩定值所需時間。

　　8.容性負載穩定性：DUT設備在容性負載下的穩定性。

　　9.量程變化過沖:量程切換瞬時輸出值偏離理想值范圍。
