在本文中，小編將在示波器測量方法中介紹直接測量方法。如果你對本文要解釋的內容感興趣，不妨繼續閱讀。

　　一、什么是示波器？

　　示波器是一種廣泛使用的電子測量儀器。它可以將肉眼看不見的電信號轉換為可見的圖像，以便于人們研究各種電氣現象的變化過程。示波器使用由高速電子組成的窄電子束沖擊屏幕上涂有熒光粉，以產生較小的光點（這是傳統模擬示波器的工作原理）。在被測信號的作用下，電子束就像筆尖，可以在屏幕上繪制被測信號瞬時值的變化曲線。示波器可用于觀察各種信號范圍隨時間變化的波形曲線，也可用于測試各種功率，如電壓、電流、頻率、相位差、范圍調節等。示波器是一種用于測量交流電或脈沖電流波形狀的儀器，由電子管放大器、掃描振蕩器、陰極射線管等組成。除了觀察電流的波形外，還可以測量頻率、電壓強度等。所有可以變成電效應的周期性物理過程都可以用示波器觀測。

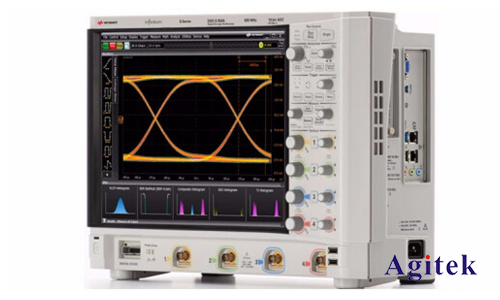

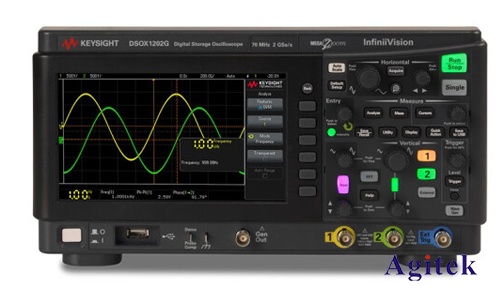

　　二、是德示波器直接測量法

　　通過以上介紹，我相信您對示波器有一個簡單的了解。接下來，讓我們正式看看是德示波器檢測方法中的直接測量方法。直接測量方法主要包括交流電壓和直流電壓的測量，具體內容如下。

　　所謂的直接測量方法是直接從屏幕上測量被測電壓波形的高度，然后將其轉換為電壓值。在定量測量電壓時，通常將Y軸靈敏度開關的微調旋鈕轉到“校準”位置，以便直接從“V/div計算測量信號占用的指示值和垂直軸坐標值的電壓值。因此，直接測量方法也稱為標尺方法。

　　(1)測量交流電壓

　　將Y軸輸入耦合開關置于“AC“位置顯示輸入波形的交流成分。如果交流信號的頻率很低，則應將Y軸輸入耦合開關放置在“DC”位置。

　　將測量的波形移動到示波器屏幕的中心，使用“V/div“開關控制屏幕有效工作區域內測量的波形，并根據示波器的劃分讀取Y軸坐標度的方向H。測量電壓的峰值VP-P可以等于“V/div開關指示值和H的乘積。如果使用探頭進行測量，則應包括探頭的衰減，即上述計算值乘以10。

　　例如，示波器的Y軸靈敏度開關“V/div“位于0.2級，被測波形占Y軸的坐標范圍為5div，信號電壓峰值為1V。如果通過探頭測量，上述值仍然表示，則被測信號電壓的峰值為10V。

　　(2)直流電壓的測量

　　在了解了示波器的直接測量方法是如何測量交流電壓后，讓我們來看看如何測量直流電壓。

　　將Y軸輸入耦合開關置于“地面”位置，觸發開關置于“自動”位置，使屏幕顯示水平掃描線，為零電平線。

　　設置Y軸輸入耦合開關DC“位置，并添加測得的電壓。此時，掃描線在Y軸方向上產生跳躍位移H。測得的電壓是“V/div開關指示值和H的乘積。

　　直接測量方法簡單易實現，但誤差大。錯誤的因素包括讀取錯誤、視差和示波器系統錯誤（衰減器、偏轉系統、示波器邊緣效應）等。

　　從上述是德示波器直接測量方法的介紹可以看出，使用示波器測量交流電壓和直流電壓更方便。如果您需要測量直流電壓或交流電壓并具有一定的經濟實力，示波器將是一個非常好的選擇。
