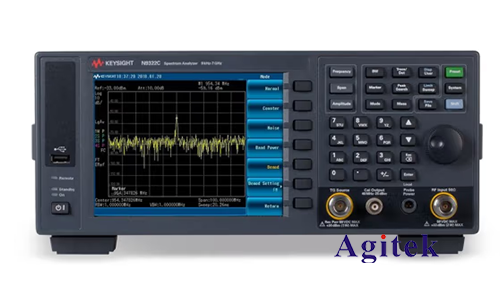

頻譜分析儀是研究電信號頻譜結構的儀器，用于信號失真度、調制度、譜純度、頻率穩定度和交調失真等信號參數的測量，可用以測量放大器和濾波器等電路系統的某些參數，是一種多用途的電子測量?jī)x器。是從事電子產品研發、生產、檢驗的常用工具，應用十分廣泛，那么如何使用頻譜分析儀呢？下面安泰測試小編就帶大家一起看看：

　?、僬{(diào)整信號輸入大小

　　如果頻譜分析儀的輸入過高，分析儀會產生非線性失真，測試結果會因失真而產生誤差；如果信號電平過低，信號可能會被分析儀的底部噪聲掩蓋，無法正確測量信號，這兩種情況都會降低測量的動態范圍。因此，在使用前，應清楚地了解信號的輸入范圍，并正確選擇輸入衰減。

　　輸入射頻信號時，還應注意電纜特性阻抗與儀器輸入阻抗的匹配，否則信號不匹配會導致衰減，導致測量誤差。在有線電視系統中，電纜特性阻抗一般為75Ω，分析儀輸入阻抗一般為50Ω和75Ω在測量過程中，應正確選擇分析儀的輸入阻抗，以減少測量誤差。

　　②選擇信號檢波器

　　頻譜分析儀中的信號檢波器有峰值檢波和取樣檢波，峰值檢波是一種常用的類型。中頻濾波器的輸出與中頻輸出的交流信號電平成正比。我們可以根據不同的信號測量指標選擇不同的檢測方法，如峰值檢測和噪聲檢測。

　　③垂直刻度的選擇

　　在頻譜分析儀中，由于信號電平的顯著變化，一般采用對數刻度，檢波器前有對數放大器，對數放大器按對數函數壓縮信號電平，即輸入電平范圍V，輸出電壓范圍為L(zhǎng)GV，大大降低了檢測器檢測到的信號電平的變化，同時校準用戶為分貝的對數垂直刻度。此外，線性垂直刻度也可以根據不同的信號進行選擇，其表示的信號范圍較小。
