采樣示波器的簡介

　　采樣示波器的全名是等效時間采樣示波器，主要用于周期信號測量。與實時示波器不同，采樣示波器在每次觸發信號到來時只對數據進行一次采樣。下次觸發時，在觸發信號后添加一個小延遲，直到采樣到一個完整的周期波形。因此，采樣示波器在采樣時必須有觸發事件。

　　實時示波器和采樣示波器的優點是什么？

　　采樣示波器的優點

　　1、寬帶高

　　由于采樣示波器通過多次重復采樣重建信號，及時測量的信號頻率非常高，信號也可以通過非常低的采樣率逐步重建。同時，由于采樣芯片前沒有模擬放大電路，信號寬帶不受限制，固體可以實現較高的測量寬帶。

　　2、成本低

　　本產品不需要ADC芯片，即使隨著時代的創新，同樣帶寬的采樣示波器價格也遠低于實時示波器。

　　3、精度高

　　由于采樣示波器的ADC采樣率可以很低，可以使用較高位數的ADC芯片，大多數數數字采樣示波器使用的ADC芯片位數為14或更高，遠高于8位貨物的10位實時示波器的分辨率，因此采樣示波器廣泛應用于高速芯片測量和測量中，因為其噪聲低，波形精度高。

　　4、可直接測量光信號

　　產品采用模塊化結構，部分模塊有直接的光口輸入，并在內部建造光通信測量過程中使用標記濾波器。因此，采樣示波器也廣泛應用于光通信和光器件的測量領域。在這方面，實時示波器遠低于采樣示波器的使用。當然，這也是一個缺點。由于工作原因的限制，使用場合不如實時示波器，大致可分為以下幾點：

　　需要同步觸發信號：必須在被測信號同步的時軸或分頻中統一觸發。否則，就不能進行測量。

　　不使用捕獲單個貨物偶發信號：如果測量信號中有單詞瞬態信號，則采樣器難以捕獲；或者當偶發信號頻率很低時，需要長時間積累數據才能觀察到。

　　不適用于板上的電路調試：使用同軸SMA接口或光口作為信號輸入。一般來說，有一個探頭。雖然實時示波器探頭也可以通過一些外部電源和轉換電路鏈接，但使用起來很麻煩。建議測量PCB板上的信號或實時示波器。

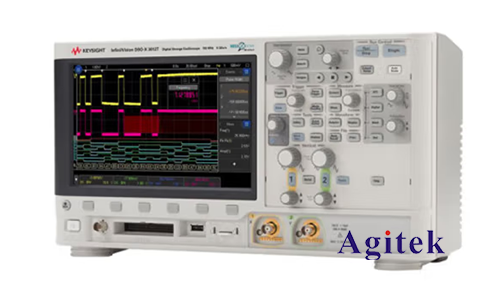

　　實時示波器的簡介

　　事實上，我們使用的模擬示波器是實時示波器。模擬示波器一般采用陰極射線管CRT顯示屏，模擬示波器內部產生周期信號，控制熒光電子槍的水平偏轉。放大輸入信號后，控制熒光電子槍的垂直方向偏轉，從而在CRT屏幕上形成測量信號范圍隨時間變化的波形。為了確保電子屏幕上信號的穩定顯示，還需要同步電子屏幕水平掃描周期和測量信號周期，因此模擬示波器通常有相應的觸發電路。從模擬示波器的原理可以看出，當信號輸入時，可以控制電子槍的垂直偏轉，從而實時顯示在示波器屏幕上，這是值得的實時示波器。

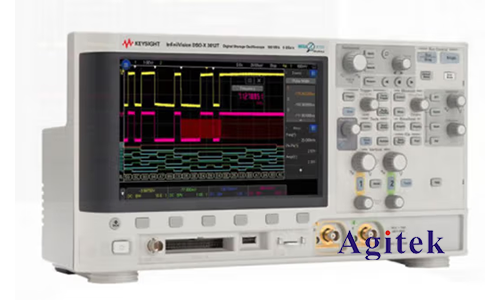

　　數字實時示波器通常是指數字存儲示波器。您可以注意您的示波器上是否有DigitalStorageoscilloscope。數字存儲示波器類似于模擬示波器電路，分為水平控制部分和垂直控制部分，顯示處理部分比模擬示波器多。垂直控制部分包括信號預處理電路（放大或衰減）、大電路垂直預放，ADC、存儲單元和數據處理部分；水平控制部分包括衰減和放大電路、觸發比較電路、延遲電路和采樣控制電路；顯示處理部分主要將采樣數據輸出到顯示器。
