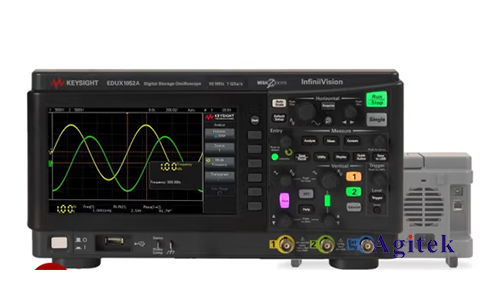

是德示波器是一種常見的測試和測量設備，用于觀察和分析電子信號的波形和特性。在電子領域中，IIC（Inter-Integrated Circuit）總線是一種常用的串行通信協議，用于在集成電路之間進行數據傳輸。本文將介紹是德示波器如何捕獲和分析IIC波形，以及其在IIC通信故障診斷和調試中的應用。

　　首先，為了抓取IIC波形，我們需要了解是德示波器的基本設置和連接。首先，確保是德示波器具備足夠的帶寬和采樣率，以捕獲高頻IIC信號的細節。其次，將是德示波器的輸入通道連接到IIC總線的數據線（SDA）和時鐘線（SCL）。通常，使用鉗形探頭或適配器將是德示波器的探頭與目標設備的IIC接口連接起來。接下來，在是德示波器上選擇正確的觸發模式和觸發條件，以便在IIC信號出現時自動捕獲波形。

　　一旦設置完畢，我們可以開始捕獲和分析IIC波形。是德示波器會將捕獲的波形顯示在屏幕上，通常以時間和電壓的圖形形式呈現。對于IIC波形，橫軸表示時間，縱軸表示電壓?？梢酝ㄟ^(guò)調整時間基準和垂直縮放來獲得所需的波形細節和顯示效果。

　　在IIC波形中，我們可以觀察到時鐘線（SCL）和數據線（SDA）之間的電平變化。時鐘線用于同步數據傳輸，而數據線用于傳輸實際的數據位。通過觀察波形的上升沿、下降沿和電平狀態，我們可以分析和解讀IIC通信的過程和數據傳輸情況。

　　通過分析IIC波形，是德示波器可以提供以下有用的信息和功能：

　　測量和校準：是德示波器可以測量IIC信號的頻率、脈沖寬度和占空比等參數。這些信息對于調試和校準IIC設備非常重要。

　　故障診斷：通過觀察IIC波形，可以檢測和診斷通信中的故障和問題。例如，波形中的不規律性、時鐘線和數據線之間的偏移或干擾等，都可能表示存在通信錯誤或設備故障。

　　時序分析：是德示波器還可以對IIC波形進行時序分析。通過對波形上的特定事件進行標記和測量，可以計算出數據傳輸?shù)钠鹗紩r(shí)間、傳輸速率和延遲等關鍵參數。這對于驗證設備是否按照規范進行通信以及優化通信性能非常重要。

　　協議解碼：一些高級的德示波器還具備IIC協議解碼功能。通過對波形進行解碼，可以將數字信號轉換為可讀的數據格式，以便更直觀地分析和理解通信過程。

　　此外，是德示波器還可以通過存儲和回放波形的方式，對IIC通信進行離線分析和調試。通過捕獲和保存波形數據，我們可以在需要時重新檢查和分析，以找出問題的根源并進行進一步的故障排除。

　　總結而言，是德示波器在捕獲和分析IIC波形方面提供了強大的工具和功能。通過正確的設置和連接，我們可以使用是德示波器捕獲IIC信號的波形，并通過觀察和分析波形來了解通信過程和數據傳輸情況。這對于IIC通信的故障診斷、性能優化和協議驗證非常有幫助。同時，一些高級是德示波器還提供時序分析和協議解碼等功能，進一步增強了對IIC波形的理解和分析能力，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
