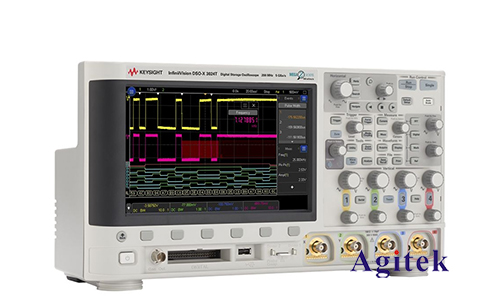

紋波是直流電源中交流成分的疊加，會影響電路性能和設備壽命。測量紋波對于確保電子系統正常運行至關重要。安捷倫示波器憑借其高精度、高帶寬和豐富的測量功能，是測量紋波的理想工具。本文將詳細介紹如何使用安捷倫示波器測量紋波，并提供實用的技巧和建議。

　　測量設置

　　1.連接示波器：將示波器的探頭連接到電源的輸出端。確保探頭接地良好，以避免噪聲干擾。

　　2.設置時基：選擇合適的時基設置，以捕獲紋波的周期性變化。對于大多數紋波測量，時基應設置為100μs/div或更小。

　　3.設置電壓范圍：選擇合適的電壓范圍，以確保紋波信號清晰可見。范圍應足夠大，以顯示紋波的峰值和谷值，但又不能太大，以至于掩蓋紋波的細節。

　　4.觸發模式：選擇合適的觸發模式，以穩定波形顯示。對于紋波測量，通常使用自動觸發或法線觸發模式。

　　測量方法

　　1.測量峰峰值紋波：峰峰值紋波是紋波信號的峰值和谷值之間的差值。使用示波器的測量光標或自動測量功能，可以輕松測量峰峰值紋波。

　　2.測量有效值紋波：有效值紋波是紋波信號均方根值的平方根。安捷倫示波器提供內置的有效值測量功能，可以快速準確地測量有效值紋波。

　　3.測量紋波頻率：紋波頻率是紋波信號的周期性變化頻率。使用示波器的頻率測量功能，可以輕松測量紋波頻率。

　　技巧和建議

　　1.使用高帶寬探頭：高帶寬探頭可以捕獲更寬范圍的頻率成分，從而獲得更準確的紋波測量。

　　2.使用示波器軟件：安捷倫示波器軟件提供豐富的分析工具，可以幫助進一步分析紋波信號。例如，可以導出數據進行離線分析，或使用FFT功能查看紋波的頻譜分布。

　　3.考慮噪聲影響：噪聲會影響紋波測量。確保示波器設置正確，并使用適當?shù)钠帘魏徒拥丶夹g(shù)來最小化噪聲干擾。

　　4.比較測量結果：將不同示波器的測量結果進行比較，可以驗證測量精度。如果測量結果有較大差異，則可能需要檢查示波器設置或探頭連接。

　　安捷倫示波器是測量紋波的強大工具。通過遵循本文介紹的步驟和技巧，可以準確可靠地測量紋波，從而確保電子系統正常運行和設備壽命。通過深入了解紋波的特性和測量方法，工程師和技術人員可以優化電路設計，提高系統性能，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
