安捷倫示波器倍率設置多少

發布日期:2024-04-10 13:39:44         瀏覽數:

  示波器是電子測量中必不可少的工具,用于觀察和分析電信號。安捷倫示波器是業內領先的示波器品牌,以其高精度、高帶寬和易用性而聞名。倍率設置是示波器的一個重要參數,它決定了信號在示波器屏幕上的垂直放大倍數。本文將深入探討安捷倫示波器倍率設置的原理、設置步驟和注意事項。

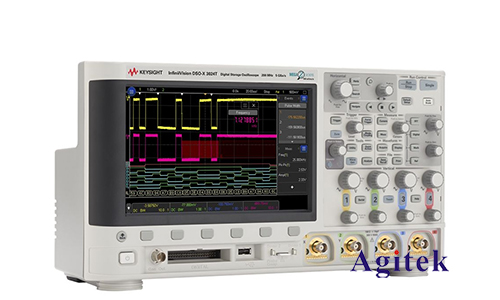

安捷倫示波器倍率設置多少(圖1)

  倍率設置的原理

  倍率設置本質上是調整示波器輸入信號的增益。示波器的垂直放大器將輸入信號放大到適合屏幕顯示的水平。倍率設置決定了放大器的增益,從而影響信號在屏幕上的高度。

  安捷倫示波器通常提供多種倍率設置,從1 mV/div到10 V/div不等。其中,"mV/div"表示每格代表的電壓值。例如,如果倍率設置為10 mV/div,則屏幕上每格的高度代表10 mV的電壓。

  倍率設置的步驟

  設置安捷倫示波器的倍率非常簡單,只需按照以下步驟操作:

  1.選擇通道:首先,選擇要設置倍率的通道。

  2.進入菜單:按示波器面板上的"垂直"或"通道"按鈕。

  3.選擇倍率:在垂直菜單中,找到"倍率"或"增益"選項。使用旋鈕或箭頭鍵選擇所需的倍率。

  4.確認設置:按"應用"或"確定"按鈕確認設置。

  注意事項

  在設置倍率時,需要考慮以下注意事項:

  信號幅度:倍率設置應根據信號幅度進行調整。如果倍率設置過高,信號可能會超出屏幕范圍;如果設置過低,信號可能難以觀察。

  垂直分辨率:倍率設置也會影響示波器的垂直分辨率。設置較高的倍率可以提高分辨率,但可能會導致信號失真。

  帶寬限制:示波器的帶寬限制會影響不同倍率設置下的信號保真度。在高倍率設置下,示波器的帶寬限制可能會影響信號的準確性。

  探頭衰減:如果使用探頭,需要考慮探頭衰減。探頭衰減會降低信號幅度,因此需要將倍率設置乘以探頭衰減值。

  **實踐

  為了獲得**的示波器測量結果,建議遵循以下**實踐:

  使用自動設置:許多安捷倫示波器提供自動設置功能,可以根據輸入信號自動調整倍率。

  從低倍率開始:從較低的倍率設置開始,然后逐漸增加倍率,直到信號清晰可見。

  避免過高的倍率:過高的倍率可能會導致信號失真和噪聲放大。

  考慮探頭衰減:如果使用探頭,請將倍率設置乘以探頭衰減值。

安捷倫示波器倍率設置多少(圖2)

  倍率設置是安捷倫示波器的一個重要參數,它決定了信號在屏幕上的垂直放大倍數。通過正確設置倍率,可以優化信號顯示,提高測量精度。遵循本文中概述的原理、步驟和注意事項,可以確保有效地設置安捷倫示波器的倍率,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
