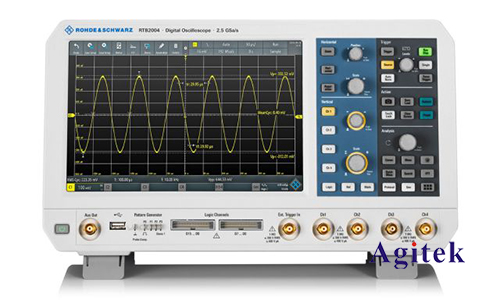

示波器是電子測量領域中不可或缺的工具，廣泛應用于信號分析、故障診斷和電路調試等方面。羅德與施瓦茨（Rohde&Schwarz）作為全球領先的電子測量儀器制造商，其RTB2004示波器以其高精度、高性能和易用性而著稱。本文將重點介紹RTB2004示波器在晶振波形測量中的應用，并詳細闡述其測量原理、操作步驟和注意事項。

　　測量原理

　　晶振（水晶振蕩器）是一種利用石英晶體的壓電效應產生穩定頻率信號的電子器件。當晶體受到電場作用時，會產生機械振動，同時產生與振動頻率相對應的電信號。RTB2004示波器通過其高阻抗探頭連接到晶振的輸出端，采集晶振產生的電信號，并將其顯示在示波器屏幕上。

　　操作步驟

　　1.連接示波器：將RTB2004示波器的高阻抗探頭連接到晶振的輸出端。

　　2.設置示波器：設置示波器的時基和幅度范圍，以確保波形能夠清晰顯示。

　　3.觸發設置：選擇合適的觸發方式，如邊緣觸發或視頻觸發，以穩定波形顯示。

　　4.測量波形：觀察示波器屏幕上的波形，測量波形的頻率、幅度、上升時間、下降時間等參數。

　　注意事項

　　1.探頭選擇：晶振輸出信號的幅度通常較小，因此需要使用高阻抗探頭，以避免對晶振電路產生影響。

　　2.接地連接：示波器的探頭地線必須可靠連接到晶振電路的公共地，以確保測量準確性。

　　3.屏蔽措施：晶振輸出信號容易受到外部干擾，因此需要采取適當?shù)钠帘未胧缡褂闷帘坞娎|或屏蔽箱。

　　4.溫度影響：晶振的頻率受溫度影響，因此在測量時需要考慮溫度變化對測量結果的影響。

　　應用實例

　　RTB2004示波器在晶振波形測量中具有廣泛的應用，例如：

　　1.晶振頻率測量：測量晶振輸出信號的頻率，驗證晶振是否達到標稱值。

　　2.波形畸變分析：觀察晶振波形的形狀，分析是否存在畸變或諧波成分，判斷晶振的健康狀況。

　　3.上升時間和下降時間測量：測量晶振輸出信號的上升時間和下降時間，評估晶振的瞬態響應特性。

　　4.抖動分析：分析晶振輸出信號的抖動情況，判斷晶振的穩定性和可靠性。

　　羅德與施瓦茨RTB2004示波器憑借其高精度、高性能和易用性，是晶振波形測量領域的理想選擇。通過以上介紹的測量原理、操作步驟和注意事項，工程師可以利用RTB2004示波器準確、高效地測量晶振波形，為電子產品的設計、調試和維護提供可靠的數據支撐，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
