在電子系統設計中，軟啟動是一種至關重要的技術，用于控制設備在通電時的啟動過程。通過逐漸增加電源電壓或電流，軟啟動可以防止過大的浪涌電流和電壓，從而保護敏感組件并延長系統壽命。為了驗證和優化軟啟動電路，需要使用示波器來捕獲和分析相關波形。羅德與施瓦茨RTM3004示波器憑借其出色的性能和豐富的功能，非常適合這項任務。

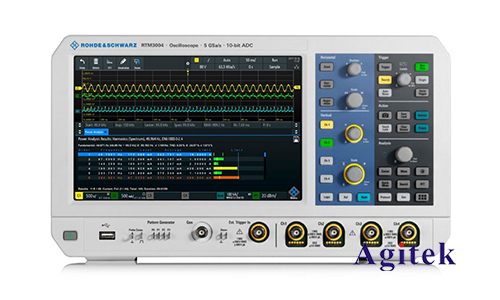

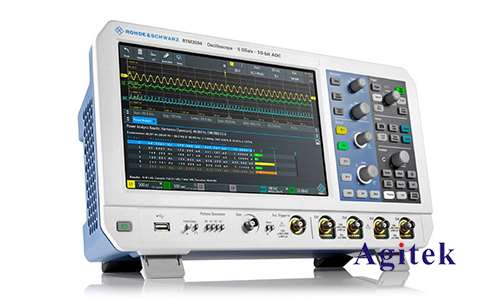

　　RTM3004示波器的特點

　　RTM3004示波器是一款高性能數字示波器，具有以下特點：

　　4個模擬通道，帶寬最高可達500 MHz

　　采樣率高達5 GSa/s

　　10.1英寸高清電容式觸摸屏

　　直觀的圖形用戶界面

　　豐富的觸發和測量功能

　　軟啟動波形捕獲

　　要使用RTM3004示波器捕獲軟啟動波形，需要執行以下步驟：

　　1.連接示波器：將示波器的探頭連接到被測電路的電源電壓或電流測量點。

　　2.設置觸發：配置示波器的觸發條件，以捕獲軟啟動過程的開始或結束。例如，可以使用邊緣觸發，當電源電壓或電流達到特定閾值時觸發。

　　3.調整時基：設置示波器的時基，以確保捕獲的波形具有足夠的細節。對于軟啟動過程，通常需要使用較長的時基設置，例如10 ms/div或更長。

　　4.捕獲波形：按下示波器的“運行”按鈕開始捕獲波形。

　　波形分析

　　捕獲軟啟動波形后，可以使用RTM3004示波器的測量功能進行分析。這些功能包括：

　　電壓和電流測量：測量電源電壓或電流的幅度、峰值、均值和紋波。

　　時間測量：測量軟啟動過程的上升時間、下降時間和持續時間。

　　FFT分析：對波形進行傅里葉變換，以分析其頻譜成分。

　　優化軟啟動電路

　　通過分析軟啟動波形，可以識別和優化軟啟動電路的性能。例如：

　　減少浪涌電流：如果捕獲的波形顯示過大的浪涌電流，則可以調整軟啟動電阻或電容的值以降低浪涌電流。

　　縮短上升時間：如果上升時間太長，則可以調整軟啟動電路的反饋環路以縮短上升時間。

　　消除振蕩：如果捕獲的波形顯示振蕩，則可以調整軟啟動電路的阻尼器以消除振蕩。

　　羅德與施瓦茨RTM3004示波器是一款功能強大的工具，非常適合捕獲和分析軟啟動波形。通過其出色的性能和豐富的功能，RTM3004示波器可以幫助工程師驗證和優化軟啟動電路，從而提高電子系統的可靠性和性能，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
