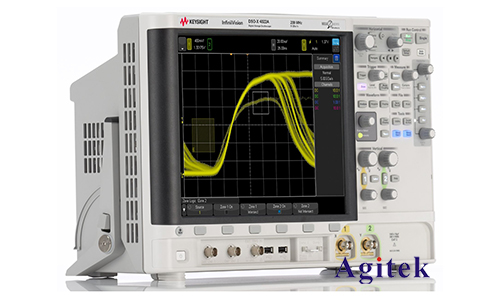

安捷倫（Agilent）示波器是電子工程師和技術人員常用的工具，用于觀察和分析電信號的波形。掌握如何正確使用示波器抓取波形，是進行電子測量和測試的基本技能。下面為您詳細介紹如何使用安捷倫示波器進行波形抓取，并提供一些實用的技巧和注意事項。

　　第一步：準備工作

　　1.設備檢查和連接

　　-檢查示波器和探頭：確保示波器和探頭在使用前處于良好狀態，沒有物理損壞。檢查探頭是否匹配您所使用的示波器。

　　-連接探頭：將探頭連接到示波器的輸入通道。通常，示波器會有多個輸入通道，可以選擇一個合適的通道進行測量。

　　-校準探頭：大多數現代示波器配有探頭校準功能。將探頭連接到校準輸出端口，調整探頭上的補償電容，使示波器上顯示的方波波形沒有失真。

　　2.被測電路的準備

　　-接地連接：確保示波器探頭的地線與被測電路的地相連。這是確保測量準確性和安全性的關鍵步驟。

　　-選擇測量點：根據需要選擇測量點，將探頭連接到被測電路的指定點上。

　　第二步：基本設置

　　1.垂直系統設置

　　-選擇通道：選擇要使用的通道，并確保該通道已開啟。

　　-設置靈敏度：調整垂直靈敏度（也稱為電壓刻度），使得信號波形能夠適當?shù)仫@示在屏幕上。開始時可以選擇較大的電壓范圍，逐步縮小以獲得更詳細的波形。

　　-調整位置：調整垂直位置，使得波形在屏幕上居中顯示，便于觀察。

　　2.水平系統設置

　　-設置時間基準：調整水平時基（也稱為時間刻度），選擇合適的時間范圍，使得波形能夠完整地顯示在屏幕上。一般來說，時間基準需要根據信號頻率進行調整。

　　-調整觸發：觸發系統是示波器捕捉穩定波形的關鍵。設置觸發電平和觸發類型（如上升沿觸發、下降沿觸發等），確保波形在屏幕上穩定顯示。

　　第三步：波形抓取和分析

　　1.觸發設置

　　-邊沿觸發：這是最常用的觸發模式，適用于大多數信號。設置觸發電平，使得示波器在信號上升或下降到指定電壓時捕捉波形。

　　-脈寬觸發和視頻觸發：對于一些特殊信號，可以選擇其他觸發模式，如脈寬觸發（適用于脈沖信號）和視頻觸發（適用于視頻信號）。

　　2.自動設置功能

　　-現代安捷倫示波器通常配有自動設置功能（Auto Setup），可以根據輸入信號自動調整垂直和水平設置。這對初學者非常有用，但在一些復雜情況下，手動調整可能會更精確。

　　3.信號捕捉

　　-單次捕捉：對于一次性事件或不重復的信號，可以使用單次捕捉模式。按下“單次”按鈕，示波器將在觸發條件滿足時捕捉并顯示一個波形周期。

　　-連續捕捉：對于連續信號，選擇“運行/停止”按鈕，使示波器連續捕捉并更新波形顯示。

　　第四步：數據分析和保存

　　1.波形測量

　　-使用示波器的測量功能，可以直接在屏幕上顯示信號的關鍵參數，如頻率、周期、峰峰值、電壓均值等。這些自動測量功能可以大大提高工作效率和準確性。

　　2.波形存儲

　　-大多數安捷倫示波器支持將波形數據存儲到內部存儲器或外部USB設備中。選擇“保存”按鈕，根據提示將波形數據保存到指定位置，以便日后分析或記錄。

　　3.使用數學功能

　　-示波器的數學功能允許對波形進行進一步分析，如FFT頻譜分析、加法、減法、乘法和除法等操作。通過這些功能，可以深入了解信號的頻率成分和其他特性。

　　第五步：常見問題和解決方法

　　1.信號不穩定

　　-檢查觸發設置，確保觸發電平和模式正確。

　　-檢查探頭連接，確保接地良好，沒有松動。

　　2.波形失真

　　-校準探頭，確保補償電容設置正確。

　　-檢查測量范圍和帶寬，確保示波器和探頭能夠處理被測信號的頻率。

　　3.無信號顯示

　　-確認通道已開啟，并檢查垂直和水平設置，確保沒有設置錯誤。

　　-檢查被測電路，確認信號確實存在。

　　通過以上步驟，您可以熟練地使用安捷倫示波器抓取和分析電信號波形。在實際操作中，靈活運用示波器的各種功能和設置，可以幫助您更加高效地完成測量任務，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
