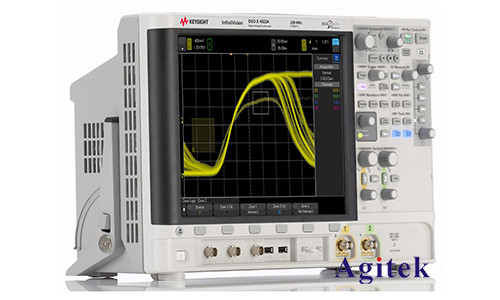

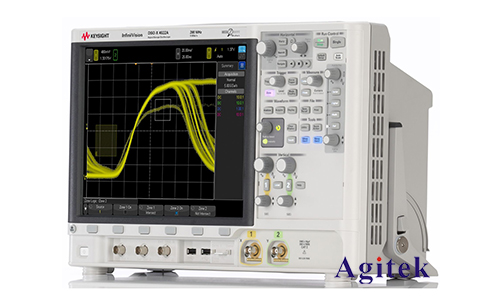

作為一名專業工程師，你可能已經非常熟悉示波器的基本操作。然而，充分利用示波器的高級功能可以顯著提升你的工作效率和測量精度。今天，我們將詳細探討安捷倫（現為是德科技，Keysight Technologies）示波器的REF（參考）功能。這個功能可以幫助你保存和對比波形，從而更好地進行分析和故障排查。

　　REF功能概述

　　REF功能允許你將當前捕獲的波形保存為參考波形，以便以后與新的波形進行比較。這在信號調試、驗證和故障排除時非常有用。通過使用REF功能，你可以：

　　-保存重要的波形作為基準。

　　-與后續捕獲的波形進行快速比較，識別變化。

　　-輕松檢測到信號中的異常和變化。

　　設置和使用REF功能

　　1.捕獲并保存波形

　　首先，你需要捕獲你感興趣的波形。以下是基本步驟：

　　1.連接并配置示波器：

　　-將探頭連接到待測電路，并確保所有連接穩固。

　　-調整示波器的垂直和水平設置，使波形清晰可見。

　　2.捕獲波形：

　　-運行示波器并捕獲你需要的信號。

　　-如果需要，可以使用觸發功能來穩定波形。

　　3.保存波形到REF內存：

　　-按下示波器前面板上的"Save/Recall"按鈕。

　　-選擇“Save to Ref Memory”選項，通常你可以選擇REF1或REF2位置。

　　-按照屏幕提示保存當前波形。

　　2.加載并顯示參考波形

　　有了保存的參考波形后，你可以在任何時候?qū)⑵湔{(diào)出并與新的波形進行對比：

　　1.加載參考波形：

　　-再次按下“Save/Recall”按鈕。

　　-選擇“Recall from Ref Memory”，并選擇之前保存的位置（如REF1或REF2）。

　　2.顯示參考波形：

　　-確認加載后，參考波形會以不同顏色顯示在示波器屏幕上，通常與實時波形區分開來。

　　-你可以調整顯示選項，例如亮度和位置，以確保參考波形清晰可見。

　　3.比較波形

　　在調出參考波形后，你可以通過比較實時波形和參考波形來進行分析：

　　1.目視對比：

　　-觀察兩個波形的重疊情況，注意任何明顯的差異。

　　-如果差異較小，可以使用示波器的放大功能放大細節部分進行更仔細的檢查。

　　2.測量差異：

　　-使用光標功能測量參考波形和實時波形之間的時間和電壓差異。

　　-記錄下這些差異，作為進一步分析的依據。

　　應用示例

　　1.電路調試

　　在開發和調試新電路時，REF功能尤為重要。你可以將理想狀態下的波形保存為參考，然后在調試過程中不斷捕獲新波形并與參考波形對比，快速識別異常。

　　2.信號完整性測試

　　在進行信號完整性測試時，REF功能可以幫助你確定信號是否在傳輸過程中受到干擾或變形。保存一個沒有干擾的基準波形，然后將測量得到的波形與其對比，可以輕松發現問題。

　　3.生產測試

　　在生產測試環境中，使用REF功能可以確保每個產品的信號輸出與預期一致。將合格樣品的波形保存為參考，每個新生產的產品都可以快速與參考波形進行比較，確保質量一致。

　　高級技巧

　　1.使用多個參考波形

　　有些示波器允許你保存多個參考波形（如REF1,REF2）。這對于需要多次比較或多條件測試的情況非常有用。例如，你可以保存不同操作條件下的波形，并在測試中快速切換。

　　2.自動比較功能

　　一些高端示波器提供自動比較和報警功能。當實時波形與參考波形的差異超出設定范圍時，示波器會自動發出警報。這在批量測試中非常實用。

　　3.離線分析

　　許多示波器允許將參考波形導出到PC進行離線分析。這使你能夠使用更多的分析工具和軟件，進一步提高分析的深度和廣度。

　　安捷倫示波器的REF功能是一個強大的工具，它可以大大簡化你的工作流程，提高分析的準確性和效率。通過掌握REF功能的使用技巧，你將能夠更好地應對各種復雜的測量和調試任務，提升你的工程工作水平。無論是在電路調試、信號完整性測試還是生產測試中，REF功能都能為你提供寶貴的幫助，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
