晶體振蕩器（簡稱晶振）是電子電路中不可或缺的組成部分，其穩定輸出的頻率信號在時鐘信號、通信系統等領域發揮著至關重要的作用。為了確保晶振正常工作并滿足設計要求，對其波形的準確測量顯得尤為重要。羅德與施瓦茨（Rohde&Schwarz）作為業界領先的測試儀器制造商，其示波器以其卓越的性能和功能，成為測量晶振波形的理想選擇。本文將探討如何利用羅德與施瓦茨示波器精確測量晶振波形，并分析波形參數以評估晶振性能。

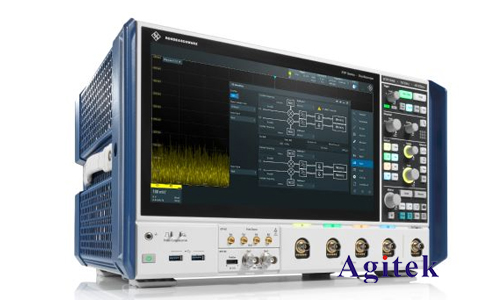

　　羅德與施瓦茨示波器概述

　　羅德與施瓦茨示波器以其高帶寬、高采樣率、高精度和豐富的測量功能著稱。其主要特點包括：

　　高帶寬和采樣率:能夠捕捉高速信號變化，滿足對高頻率晶振的測量需求。

　　高垂直分辨率:提供精確的信號幅度測量，確保對晶振信號的細節刻畫。

　　豐富的測量功能:包括頻率、幅度、占空比、上升時間、下降時間等參數測量，滿足對晶振波形多維度的分析需求。

　　靈活的觸發功能:允許用戶根據特定條件觸發示波器，方便對晶振信號的特定部分進行測量和分析。

　　強大的軟件功能:支持波形分析、數據記錄、報告生成等功能，方便用戶對測量結果進行深入研究。

　　測量步驟及參數分析

　　利用羅德與施瓦茨示波器測量晶振波形，一般遵循以下步驟：

　　1.連接晶振信號:將晶振輸出信號連接到示波器的輸入通道。

　　2.設置示波器參數:

　　時間刻度:根據晶振頻率選擇合適的時間刻度，確保能夠完整顯示一個或多個晶振周期。

　　電壓刻度:根據晶振信號幅度選擇合適的電壓刻度，確保能夠清晰地顯示信號細節。

　　觸發:選擇合適的觸發信號源和觸發電平，確保示波器能夠穩定地捕捉晶振信號。

　　3.測量波形參數:

　　頻率:通過示波器的頻率測量功能，讀取晶振輸出信號的頻率。

　　幅度(Vpp):通過示波器的幅度測量功能，讀取晶振輸出信號的峰峰值電壓。

　　占空比(Duty Cycle):通過示波器的占空比測量功能，讀取晶振輸出信號的高電平時間占整個周期時間的比例。

　　上升時間(Rise Time):通過示波器的上升時間測量功能，讀取晶振信號從低電平上升到高電平所需的時間。

　　下降時間(Fall Time):通過示波器的下降時間測量功能，讀取晶振信號從高電平下降到低電平所需的時間。

　　波形失真:通過觀察示波器顯示的波形，可以判斷晶振信號是否存在失真，如信號邊緣不平滑、信號周期不穩定等。

　　波形參數分析與晶振性能評估

　　根據測量得到的晶振波形參數，可以對晶振性能進行評估，主要包括以下方面：

　　頻率穩定性:晶振輸出頻率應盡可能穩定，即頻率偏差應盡可能小。通過測量多個周期的頻率值，可以評估晶振的頻率穩定性。

　　幅度穩定性:晶振輸出信號幅度應盡可能穩定，即信號幅度波動應盡可能小。通過測量多個周期的信號幅度值，可以評估晶振的幅度穩定性。

　　波形失真:晶振輸出波形應盡可能接近理想的正弦波形。通過觀察波形，可以判斷信號是否存在失真，如信號邊緣不平滑、信號周期不穩定等。

　　諧波失真:晶振輸出信號中可能會存在諧波失真，即除了基頻信號之外，還存在其他頻率成分的信號。通過示波器的頻譜分析功能，可以觀察信號的諧波成分，評估晶振的諧波失真程度。

　　羅德與施瓦茨示波器以其卓越的性能和功能，為精確測量晶振波形提供了強有力的工具。通過測量和分析晶振波形參數，可以全面評估晶振性能，確保晶振滿足設計要求，從而保障電子電路的正常運行，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
