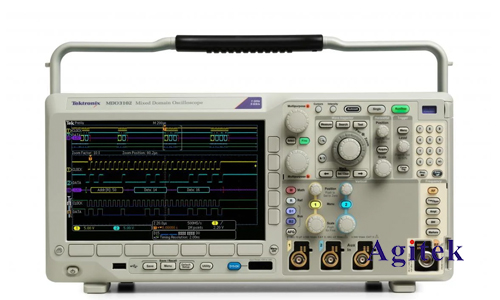

泰克MDO3104是一款功能強大的混合域示波器，它集成了示波器、頻譜分析儀、邏輯分析儀等多種功能于一體，為工程師提供了強大的信號分析工具。在使用MDO3104進行X/Y模式測量時，觸發功能顯得尤為重要，它可以幫助用戶有效地捕捉到所需的信號特征，進而分析和理解信號的行為。本文將詳細探討泰克MDO3104 X/Y模式中觸發功能的必要性及其作用原理。

　　X/Y模式簡介

　　X/Y模式是示波器的一種特殊模式，它將兩個通道的信號分別顯示在橫軸（X軸）和縱軸（Y軸）上，以呈現信號之間的關系。這種模式通常用于觀察：

　　相位關系：兩個信號之間的相位關系，例如兩個信號之間的相位差或相位變化。

　　波形失真：信號的波形失真，例如信號的非線性失真或信號的幅度變化。

　　信號軌跡：信號的運動軌跡，例如信號的頻率變化或信號的振幅變化。

　　為何X/Y模式需要觸發

　　在X/Y模式下，示波器會根據兩個通道的信號來繪制信號的軌跡。然而，當信號頻率很高，或者信號變化很快時，示波器可能無法準確地捕捉到信號軌跡。這會導致以下問題：

　　軌跡不完整：示波器可能無法捕捉到信號軌跡的全部，導致分析結果不完整或錯誤。

　　軌跡模糊：示波器可能無法準確地顯示信號軌跡，導致分析結果不清晰。

　　無法觀察特定特征：示波器可能無法捕捉到信號軌跡中的特定特征，例如信號的尖峰或信號的振蕩。

　　觸發功能的作用就是幫助示波器捕捉到感興趣的信號特征。通過設置觸發條件，示波器可以只捕獲滿足觸發條件的信號，從而過濾掉不需要的信號。這使得示波器能夠更好地顯示信號軌跡，并幫助用戶更準確地分析信號。

　　X/Y模式常用的觸發類型

　　邊緣觸發：當信號到達某個特定電壓水平時觸發，適用于捕捉信號的起始點或結束點。

　　斜率觸發：當信號的斜率超過某個閾值時觸發，適用于捕捉信號的快速變化點。

　　脈寬觸發：當信號的脈寬超過某個閾值時觸發，適用于捕捉信號的持續時間。

　　模式觸發：當信號的波形符合某個預設模式時觸發，適用于捕捉特定信號模式。

　　觸發功能在X/Y模式中的具體應用

　　捕捉信號的相位關系：通過設置邊緣觸發，可以捕捉到兩個信號的起始點或結束點，從而分析它們的相位差。

　　觀察信號的波形失真：通過設置斜率觸發，可以捕捉到信號的快速變化點，從而分析信號的非線性失真。

　　分析信號的軌跡：通過設置模式觸發，可以捕捉到信號的特定模式，從而分析信號的頻率變化或信號的振幅變化。

　　在泰克MDO3104示波器的X/Y模式中，觸發功能至關重要。它可以幫助用戶有效地捕捉到所需的信號特征，進而分析和理解信號的行為。根據不同的應用場景，選擇合適的觸發類型可以提高測量效率和精度，并更好地理解信號的特性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
