泰克信號發生器與萬用表連接

發布日期:2024-06-21 16:29:50         瀏覽數:

  在電子工程領域,泰克信號發生器和萬用表是不可或缺的測試工具。信號發生器負責產生各種模擬和數字信號,用于激勵電路并觀察其響應。而萬用表則用于測量電壓、電流、電阻等參數,幫助我們了解電路的實際工作狀態。將這兩款儀器聯用,可以更有效地測試和驗證電路的功能,發現潛在的問題并進行調試。

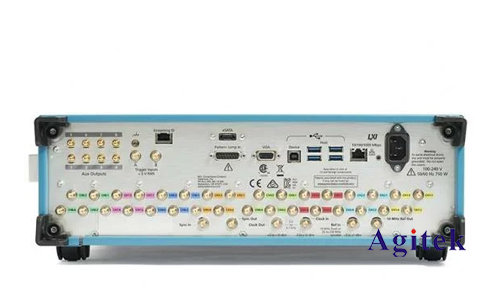

泰克信號發生器與萬用表連接(圖1)

  一、連接方法

  信號發生器和萬用表之間的連接方法取決于具體的測試需求。一般來說,連接方式可以分為以下幾種:

  1.信號源與電壓測量:信號發生器輸出端連接到待測電路的輸入端,萬用表的電壓檔位連接到電路的輸出端,用于測量電路對輸入信號的響應電壓。

  2.信號源與電流測量:信號發生器輸出端連接到待測電路的輸入端,萬用表的電流檔位連接到電路的輸入端或輸出端,用于測量電路對輸入信號的響應電流。

  3.信號源與頻率測量:信號發生器輸出端連接到待測電路的輸入端,萬用表的頻率檔位連接到電路的輸出端,用于測量電路對輸入信號的頻率響應。

  4.信號源與相位測量:信號發生器輸出端連接到待測電路的輸入端,萬用表的相位檔位連接到電路的輸出端,用于測量電路對輸入信號的相位響應。

  二、注意事項

  在連接信號發生器和萬用表時,需要注意以下幾點:

  接線安全:確保連接線牢固可靠,避免接觸到裸露的導線,防止觸電。

  信號匹配:信號發生器的輸出阻抗應與待測電路的輸入阻抗匹配,以確保信號的完整性和準確性。

  接地連接:信號發生器和萬用表應接地,以防止靜電干擾。

  信號范圍:信號發生器的輸出電壓和電流應在萬用表的測量范圍內,避免損壞儀器。

  三、典型應用場景

  信號發生器和萬用表在電路測試和驗證中有著廣泛的應用,例如:

  放大器測試:信號發生器產生測試信號,萬用表測量放大器的輸出電壓和電流,判斷其放大倍數、頻響特性等。

  濾波器測試:信號發生器產生各種頻率的信號,萬用表測量濾波器的輸出信號,判斷其通帶、阻帶特性等。

  時鐘電路測試:信號發生器產生時鐘信號,萬用表測量時鐘信號的頻率和占空比,判斷時鐘電路是否正常工作。

  數字電路測試:信號發生器產生邏輯信號,萬用表測量數字電路的輸出邏輯狀態,判斷其邏輯功能是否正確。

  四、常見問題解答

  Q:如何選擇合適的信號發生器和萬用表?

  A:應根據待測電路的特性和測試需求選擇合適的儀器。例如,對于高頻電路,需要選擇帶寬更高的信號發生器和萬用表。

  Q:如何判斷連接是否正確?

  A:可以使用萬用表的電壓檔位測量信號發生器的輸出電壓,判斷連接是否正確。

  Q:如何解決連接問題?

  A:檢查連接線的完整性,確認信號發生器和萬用表的輸出/輸入阻抗匹配,檢查接地連接是否正確。

泰克信號發生器與萬用表連接(圖2)

  泰克信號發生器和萬用表是電子工程領域不可或缺的測試工具。通過合理連接和操作,我們可以有效地測試和驗證電路功能,提高工作效率,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
