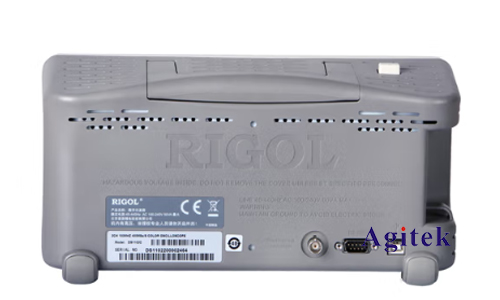

晶振是電子電路中不可或缺的元件，其穩定輸出的頻率信號為電路的正常工作提供了保障。而示波器是觀察和分析信號波形的常用儀器，對于理解晶振的特性和性能至關重要。本文將以普源DS1052E示波器為例，詳細介紹如何測量晶振波形。

　　一、準備工作

　　1.連接示波器：

　　將晶振的兩個引腳分別連接到示波器的CH1和CH2輸入通道。注意選擇合適的探頭，一般使用10X探頭即可。

　　根據晶振的類型選擇合適的輸入耦合方式：

　　AC耦合：適合測量交流信號，可以過濾掉直流分量。

　　DC耦合：適合測量直流信號，可以顯示直流分量和交流分量。

　　將示波器接地線連接到電路的公共地。

　　2.設置示波器參數：

　　時基設置：根據晶振頻率選擇合適的時基范圍，確保波形能夠完整地顯示在屏幕上。

　　垂直刻度設置：調整垂直刻度，使波形在屏幕上占據適當?shù)目臻g，方便觀察細節。

　　觸發設置：

　　選擇合適的觸發源，一般選擇CH1或CH2。

　　設置合適的觸發電平，使示波器只觸發想要的信號。

　　設置觸發模式，一般使用正常模式。

　　其他參數設置：

　　帶寬限制：設置合適的帶寬限制，可以濾除高頻噪聲。

　　耦合模式：設置合適的耦合模式，例如AC或DC。

　　二、測量步驟

　　1.觀察晶振波形：

　　啟動示波器，觀察顯示的波形。

　　調整時基和垂直刻度，使波形清晰可見。

　　檢查波形是否正常，例如：

　　頻率是否穩定：晶振的輸出頻率應該是穩定的，波動幅度應該很小。

　　波形是否對稱：理想的晶振波形應該是正弦波，并且對稱。

　　幅度是否符合預期：晶振的輸出幅度應該符合其規格書的描述。

　　2.測量晶振頻率：

　　使用示波器的光標測量功能，測量兩個相鄰波峰或波谷之間的時間間隔。

　　根據公式f=1/T計算出晶振頻率，其中T為時間間隔。

　　3.測量晶振波形參數：

　　使用示波器的測量功能，測量晶振波形的幅度、周期、頻率等參數。

　　記錄測量結果，并與晶振規格書進行對比。

　　三、分析與問題解決

　　1.觀察波形異常：如果晶振波形出現異常，例如頻率不穩定、波形不對稱、幅度過小等，可能是以下原因：

　　晶振損壞：晶振本身損壞，無法正常工作。

　　電路問題：電路存在故障，導致晶振無法正常工作。

　　負載過重：晶振的負載過重，導致其頻率發生漂移。

　　環境因素：環境溫度或濕度變化過大，影響晶振的穩定性。

　　2.問題排查：

　　更換晶振：嘗試更換一個新的晶振，看問題是否解決。

　　檢查電路：檢查電路是否存在故障，例如短路、斷路等。

　　調整負載：降低晶振的負載，看頻率是否穩定。

　　控制環境：控制環境溫度和濕度，使晶振工作在穩定的環境中。

　　使用普源DS1052E示波器測量晶振波形，可以幫助用戶快速了解晶振的工作狀態和性能，并及時發現潛在問題。通過本文介紹的步驟和方法，用戶可以輕松地進行晶振波形的測量和分析，提高電路調試和維護效率，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
