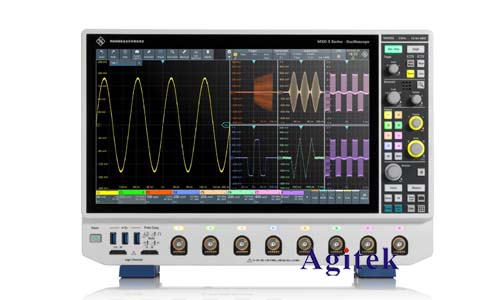

羅德與施瓦茨(Rohde&Schwarz)MXO58-100示波器是一款功能強大、操作便捷的儀器，廣泛應用于電子工程、通信、科研等領域。其中，電壓測量是示波器最基本的功能之一，掌握正確的使用方法對于獲得準確、可靠的測量結果至關重要。

　　一、示波器基本操作

　　1.電源接通:將示波器連接至電源插座，并確保電源開關處于開啟狀態。

　　2.通道選擇:MXO58-100示波器配備多個通道，根據測量需求選擇合適的通道，并通過旋鈕或按鈕調整通道靈敏度。

　　3.探頭連接:將探頭連接至示波器通道，并確保探頭與被測信號連接良好。

　　4.觸發設置:設置合適的觸發條件，確保信號穩定顯示在屏幕上。

　　5.時間基準設置:調整時間基準，使信號波形清晰可見。

　　6.測量功能選擇:根據測量需求選擇合適的測量功能，例如電壓、頻率、周期等。

　　7.數據存儲與導出:可以將測量數據保存至示波器內部存儲器或?qū)С鲋劣?jì)算機。

　　二、測電壓步驟

　　1.選擇合適的通道:確保所選通道與被測信號相匹配，并調整通道靈敏度以獲得合適的電壓范圍。

　　2.連接探頭:將探頭連接至被測信號點，并確保探頭連接良好。

　　3.設置觸發:設置合適的觸發條件，例如觸發邊緣、觸發電平等，以確保信號穩定顯示。

　　4.調整時間基準:調整時間基準，使信號波形清晰可見，便于觀察信號的周期、頻率等信息。

　　5.選擇測量功能:選擇“電壓”測量功能，并通過示波器上的按鈕或菜單選擇合適的測量模式，例如峰峰值電壓、平均電壓、直流電壓等。

　　6.觀察測量結果:示波器會顯示測量的電壓值，并可根據需要進行數據分析和導出。

　　三、測量方法及注意事項

　　1.探頭補償:為了保證測量精度，應使用探頭補償功能對探頭進行補償，校正探頭本身的誤差。

　　2.接地:確保示波器和被測電路之間有良好的接地，防止干擾信號進入電路。

　　3.信號源阻抗:測量高阻抗信號時，探頭的輸入阻抗會對測量結果造成影響，應選擇合適的探頭或使用高阻抗探頭。

　　4.帶寬:確保示波器的帶寬足夠高，能夠準確地測量被測信號的頻率。

　　5.采樣率:選擇合適的采樣率，以確保能夠完整地捕獲信號的細節。

　　四、測量數據的分析

　　1.波形觀察:觀察波形形狀，分析信號的頻率、幅值、周期等信息。

　　2.數據統計:利用示波器的統計功能，分析信號的平均值、標準差、最大值、最小值等。

　　3.頻率分析:使用示波器的頻率分析功能，對信號進行頻譜分析，觀察信號的頻率成分。

　　4.波形比較:將測量結果與預期值或標準值進行比較，判斷信號是否符合要求。

　　五、實際案例

　　假設需要測量一個正弦波信號的峰峰值電壓，其頻率約為1kHz。

　　1.選擇通道1并連接探頭。

　　2.設置觸發模式為“上升沿”，觸發電平為0V。

　　3.調整時間基準，使一個完整周期信號顯示在屏幕上。

　　4.選擇“電壓”測量功能，并選擇“峰峰值”模式。

　　5.示波器會顯示測量的峰峰值電壓，例如10Vpp。

　　羅德與施瓦茨MXO58-100示波器操作簡單，功能強大，是進行電壓測量和數據分析的理想工具。熟練掌握示波器的使用方法，能夠提高測量效率，獲得更準確、可靠的測量結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
