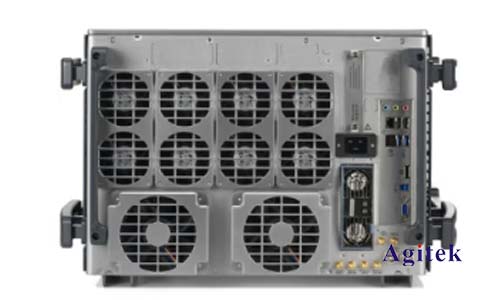

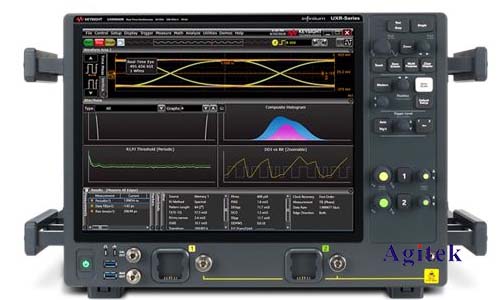

是德UXR0594B示波器是一款功能強大的工具，可用于測量各種類型的信號，包括交流電。它提供高精度、寬帶寬和靈活的測量功能，使其成為研究、開發和測試應用中進行交流電測量的理想選擇。本文將詳細介紹如何使用是德UXR0594B示波器測量交流電，包括測量參數、連接方法、設置步驟和數據分析。

　　測量參數

　　交流電測量通常涉及以下參數：

　　頻率(Frequency)：交流電的周期性變化速率，通常以赫茲(Hz)衡量。

　　幅值(Amplitude)：交流電信號峰值與零值之間的差異，通常以伏特(V)衡量。

　　峰峰值(Peak-to-Peak)：交流電信號峰值與谷值之間的差異，通常以伏特(V)衡量。

　　均方根值(RMS)：交流電信號的有效值，通常以伏特(V)衡量。

　　相位(Phase)：交流電信號相對于參考信號的時間延遲，通常以度或弧度衡量。

　　連接方法

　　為了測量交流電，需要將示波器的探頭連接到被測電路。以下是一些常用的連接方法：

　　直接連接：將探頭的探針直接連接到電路的測試點。

　　通過電阻分壓器：在高電壓應用中，可以將探頭連接到一個電阻分壓器，以降低信號幅值。

　　通過電流探頭：使用電流探頭測量電路中的電流，然后將其轉換為電壓信號供示波器測量。

　　設置步驟

　　在使用是德UXR0594B示波器測量交流電時，需要進行以下設置：

　　1.選擇合適的探頭：選擇與被測信號幅值和頻率相匹配的探頭。

　　2.連接探頭：將探頭正確連接到被測電路。

　　3.選擇合適的測量通道：根據需要選擇一個或多個通道進行測量。

　　4.設置時間刻度和電壓刻度：調整時間刻度和電壓刻度以獲得清晰的信號波形。

　　5.選擇合適的觸發模式：選擇合適的觸發模式，例如邊沿觸發或斜率觸發，以確保穩定的信號捕獲。

　　6.測量參數：使用示波器提供的測量功能測量所需的參數，例如頻率、幅值、峰峰值、RMS值和相位。

　　數據分析

　　測量完成后，需要對數據進行分析，以獲取有關交流電的詳細信息。示波器可以提供多種數據分析功能，例如：

　　波形查看：查看波形，識別信號特征，例如頻率、幅值和相位。

　　FFT分析：使用快速傅里葉變換分析信號的頻譜成分。

　　統計分析：計算信號的平均值、標準差等統計參數。

　　示例應用

　　是德UXR0594B示波器可以用于各種交流電測量應用，例如：

　　電力系統分析：測量電壓和電流，分析電力系統的性能。

　　電子電路測試：測試電路的頻率響應、相位響應等特性。

　　信號完整性分析：分析信號傳輸過程中的失真和噪聲。

　　是德UXR0594B示波器是一款功能強大的工具，可用于測量各種類型的交流電。通過選擇合適的探頭、連接方法和設置步驟，可以準確地測量交流電的頻率、幅值、峰峰值、RMS值和相位等參數。數據分析可以幫助進一步了解信號特性，為研究、開發和測試應用提供有價值的信息，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
