在電子電路設計和調試過程中，紋波測試是評估電源質量和電路穩定性的關鍵環節。普源DS7054示波器作為一款功能強大的數字示波器，提供了多種功能和測量工具，可以方便地進行紋波測試，并幫助工程師分析和解決電源問題。本文將詳細介紹如何利用普源DS7054示波器進行紋波測試，并提供相應的操作步驟和注意事項。

　　一、紋波的概念及測量意義

　　紋波是指在直流電源輸出電壓中疊加的交流成分，通常是由電源內部的整流、濾波電路或負載變化引起的。紋波的大小和頻率決定了電源質量的高低，過大的紋波會影響電路的正常工作，甚至導致器件損壞。

　　1.1紋波的種類

　　常見的紋波類型主要包括以下幾種：

　　電壓紋波:電壓幅度隨時間發生周期性變化，例如直流電源的輸出電壓中疊加的交流信號。

　　電流紋波:電流幅度隨時間發生周期性變化，例如負載電流的變化導致電源輸出電流發生波動。

　　頻率紋波:信號頻率發生周期性變化，例如電源輸出頻率的不穩定。

　　1.2紋波的測量意義

　　紋波測量對于電源設計和調試具有重要意義，它可以幫助工程師:

　　評估電源質量：測量紋波的大小和頻率，判斷電源是否符合設計要求。

　　分析電源問題：通過紋波信號的特性，分析電源問題的根源，例如整流電路效率低下、濾波電路性能不足、負載變化引起的電壓波動等。

　　優化電源設計：通過紋波測量結果，優化電源電路的設計參數，例如選擇合適的濾波器、調整整流電路參數等。

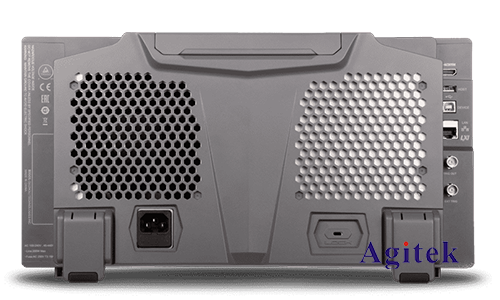

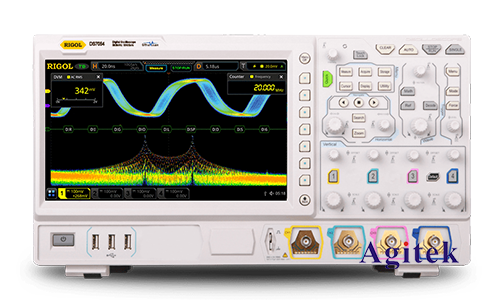

　　二、普源DS7054示波器簡介

　　普源DS7054示波器是一款具有高性價比和強大功能的數字示波器，其主要特點如下：

　　高帶寬和采樣率:能夠捕獲高速信號，例如電源紋波信號。

　　多種測量功能:包括電壓、電流、頻率、占空比、相位等多種測量功能，可以滿足紋波測試的各種需求。

　　強大的分析工具:提供FFT分析、趨勢分析、數學運算等工具，可以深入分析紋波信號。

　　靈活的通信接口:支持USB、LAN、GPIB等多種通信接口，方便數據傳輸和遠程控制。

　　三、利用普源DS7054示波器進行紋波測試的步驟

　　3.1連接示波器和測試電路

　　將示波器的探頭連接到待測電源的輸出端，并選擇合適的探頭量程。

　　將示波器的參考接地連接到測試電路的公共地。

　　3.2設置示波器參數

　　時間刻度:選擇適當?shù)臅r(shí)間刻度，以便清晰地觀察紋波信號。

　　垂直刻度:選擇合適的電壓刻度，以便觀察紋波信號的幅度。

　　觸發方式:選擇合適的觸發方式，例如邊沿觸發或斜率觸發，以確保示波器穩定地捕捉到紋波信號。

　　觸發電平:調整觸發電平，以便觸發示波器捕獲到所需的紋波信號。

　　3.3觀察和分析紋波信號

　　觀察示波器屏幕上的紋波信號波形，并記錄以下信息:

　　紋波幅度:最大值和最小值之間的差值，表示紋波信號的峰峰值。

　　紋波頻率:紋理波信號的周期性變化的頻率。

　　紋波形狀:紋理波信號的形狀，例如正弦波、方波、鋸齒波等。

　　3.4利用示波器工具進行分析

　　FFT分析:可以分析紋波信號的頻率成分，找出主要紋波頻率。

　　趨勢分析:可以觀察紋波信號隨時間變化的趨勢，判斷電源是否穩定。

　　數學運算:可以對紋波信號進行數學運算，例如求平均值、方差等，進一步分析紋波特性。

　　四、紋波測試的注意事項

　　探頭選擇:選擇合適的探頭量程，確保探頭能夠準確測量紋波信號。

　　接地方式:正確連接示波器的參考接地，避免出現接地回路和干擾信號。

　　觸發設置:合理設置觸發方式和觸發電平，以確保示波器能夠穩定地捕捉到紋波信號。

　　信號帶寬:確保示波器的帶寬足夠高，能夠捕獲到高頻紋波信號。

　　環境干擾:減少環境干擾的影響，例如電磁干擾、電源波動等。

　　普源DS7054示波器提供了一套完整的工具，可以方便地進行紋波測試，并幫助工程師分析電源問題，優化電源設計。通過本文的介紹，讀者可以更好地理解紋波測試的方法和操作步驟，并掌握利用普源DS7054示波器進行紋波測試的技巧，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
