普源示波器測量電流

發布日期:2024-07-18 17:12:57         瀏覽數:

  在電子電路設計、調試和分析過程中,電流測量是必不可少的一項工作。普源示波器作為一種常用的電子測試儀器,不僅能夠測量電壓、頻率等信號參數,還可以通過特定的方法進行電流測量。本文將詳細介紹普源示波器測量電流的功能原理、操作步驟以及常見問題解答,并提供一些實踐指南,幫助用戶更好地理解和應用普源示波器進行電流測量。

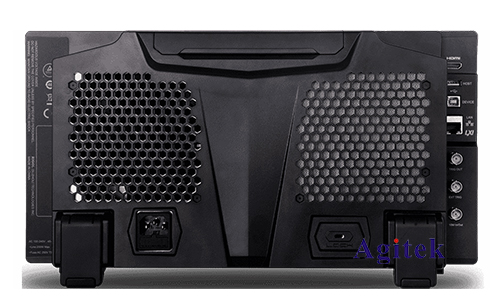

普源示波器測量電流(圖1)

  一、普源示波器測量電流的原理

  普源示波器測量電流主要依賴于以下兩種方法:

  1.電流探頭法:該方法是最常用的電流測量方法。電流探頭是一種專門用于測量電流的傳感器,它將電流信號轉換為電壓信號,然后通過示波器的輸入通道進行測量。電流探頭通常包含一個電流傳感器和一個放大器,電流傳感器將電流信號轉換為與電流大小成比例的電壓信號,放大器將這個電壓信號放大到示波器可以測量的范圍。

  2.電壓降測量法:這種方法利用歐姆定律,通過測量電阻上的電壓降來間接計算電流。在電路中,將一個已知阻值的電阻串聯到電流路徑上,然后使用示波器測量該電阻兩端的電壓,最后根據歐姆定律(電流=電壓/電阻)計算出電流值。

  二、普源示波器測量電流的操作步驟

  1.選擇合適的測量方法:

  如果需要測量較大電流,建議使用電流探頭法,因?yàn)樗梢灾苯訙y(cè)量電流信號,不受電阻值的影響。

  如果需要測量較小電流,可以使用電壓降測量法,因?yàn)樗梢愿泳_地測量電流。

  2.連接示波器和探頭:

  電流探頭法:將電流探頭夾在需要測量的導線上,然后將探頭的輸出端連接到示波器的輸入通道。

  電壓降測量法:將電阻串聯到電流路徑上,并將示波器的探頭連接到電阻兩端。

  3.設置示波器參數:

  調整示波器的垂直刻度,使測量到的電流信號清晰顯示在屏幕上。

  調整示波器的水平刻度,使波形能夠完整顯示。

  根據需要,選擇合適的觸發方式和觸發電平。

  4.觀察測量結果:

  示波器屏幕上將顯示電流信號的波形,通過波形可以觀察電流的大小、形狀、頻率等信息。

  如果使用電壓降測量法,需要根據歐姆定律計算出實際的電流值。

  三、常見問題解答

  1.示波器如何選擇合適的電流探頭?

  需要根據測量的電流大小、頻率范圍、精度等因素選擇合適的電流探頭。

  不同類型的電流探頭具有不同的測量范圍、精度和頻率響應特性,需要根據實際情況選擇合適的探頭。

  2.如何避免電流測量誤差?

  確保電流探頭或電阻的連接良好,避免接觸不良導致的測量誤差。

  避免將探頭夾在有強電磁干擾的環境中,以防止干擾信號進入示波器。

  在測量時,需要盡量減少示波器自身的負載影響。

  3.如何提高電流測量精度?

  選擇高精度的電流探頭或電阻。

  在測量時,盡量減少示波器自身的負載影響。

  使用示波器的數學運算功能,對測量結果進行校正。

  四、實踐指南

  測量電流時,要先了解電路的工作原理,確定測量點的電流大小和方向。

  在連接電流探頭或電阻時,要注意安全,避免觸電。

  測量完成后,要及時斷開連接,避免長時間通電對器件造成損壞。

  為了方便測量,可以利用示波器的記錄功能保存測量結果,以便后續分析。

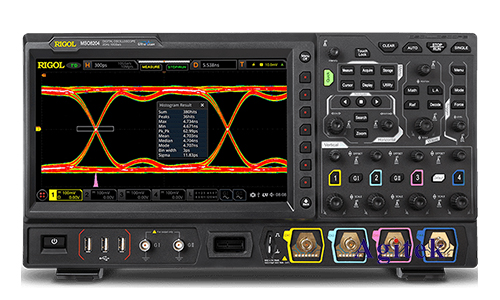

普源示波器測量電流(圖2)

  普源示波器可以通過電流探頭法或電壓降測量法進行電流測量。用戶需要根據實際情況選擇合適的測量方法,并進行正確操作。通過本文的介紹,相信讀者能夠更好地理解和應用普源示波器進行電流測量,并提高測量結果的準確性和可靠性,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
