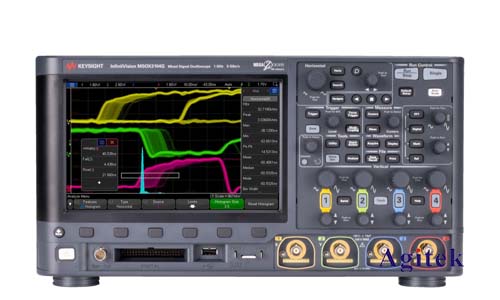

紋波是指在直流電源輸出上疊加的交流電壓，是衡量電源質量的重要指標之一。對于許多電子設備，紋波過高會導致性能下降、可靠性降低，甚至損壞。是德科技的DSOX3034G示波器是業界領先的測試儀器，其強大的功能和易用性使其成為測試電源紋波的理想選擇。本文將詳細介紹如何利用DSOX3034G示波器進行紋波測試，并提供一些實用的技巧和建議。

　　一、測試準備

　　1.連接示波器：將DSOX3034G示波器與被測電源連接，使用示波器的探頭測量電源輸出電壓。

　　2.選擇合適的量程：根據電源輸出電壓的大小，選擇合適的電壓量程。對于較高的電壓，可以選擇更高的量程，反之亦然。

　　3.設置時基：選擇合適的時基，確保能夠觀察到紋波的完整波形。建議從較短的時基開始，觀察紋波的頻率和幅度，然后再逐步調整時基，以獲得**的觀察效果。

　　4.設置觸發：使用合適的觸發模式，例如邊緣觸發或斜率觸發，來穩定波形，方便觀察紋波。

　　二、測試方法

　　1.直接測量紋波：觀察示波器顯示的波形，直接測量紋波的峰峰值電壓(Vp-p)或平均值電壓(Vavg)。

　　2.使用示波器內置功能：DSOX3034G示波器配備了多種測量功能，例如自動測量、數學運算等，可以方便快捷地測量紋波。

　　自動測量：直接使用示波器的自動測量功能，即可得到紋波的峰峰值電壓、平均值電壓、頻率等指標。

　　數學運算：使用示波器的數學運算功能，可以計算紋波的均方根值(RMS)或其他參數。

　　3.使用示波器軟件：是德科技提供專業的示波器軟件，例如Keysight PathWave BenchVue，可以對示波器采集到的數據進行更深入的分析和處理，例如頻譜分析、直方圖分析等。

　　三、測試結果分析

　　1.觀察紋波波形：觀察紋波波形的形狀，判斷其是否符合預期。

　　2.分析紋波指標：分析紋波的峰峰值電壓、平均值電壓、頻率等指標，判斷紋波是否符合規格要求。

　　3.比較不同條件下的紋波：可以通過改變負載大小、電源輸入電壓等條件，觀察紋波的變化規律，以便更好地理解電源的特性。

　　四、注意事項

　　1.探頭校準：使用示波器進行測量前，務必校準探頭，確保測量結果的準確性。

　　2.接地良好：確保示波器和被測電源的接地良好，避免干擾信號的影響。

　　3.安全操作：注意示波器和被測電源的安全操作規程，避免觸電或損壞設備。

　　是德DSOX3034G示波器是進行電源紋波測試的理想工具，其強大的功能和易用性可以幫助用戶輕松高效地完成測試。本文介紹了使用DSOX3034G示波器進行紋波測試的詳細步驟和注意事項，希望對用戶有所幫助，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
