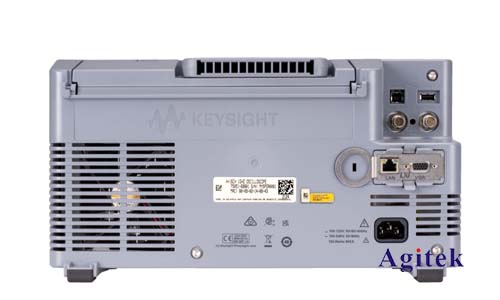

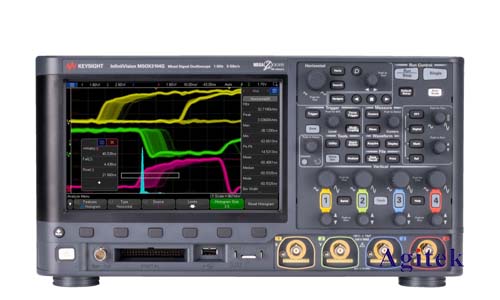

Keysight DSOX3054G示波器是一款功能強大的數字存儲示波器，廣泛應用于電子設計、測試和維護領域。其中，紋波測試是評估電源或信號質量的重要指標，也是示波器常見應用之一。本文將詳細介紹如何使用DSOX3054G示波器進行紋波測試，并提供一些實用的技巧和建議。

　　一、測試準備

　　1.連接示波器和測試對象：首先，將示波器的探頭連接到測試對象的測試點。請確保探頭與測試點接觸良好，以保證信號完整性和測量精度。

　　2.選擇合適的探頭：根據測試信號的幅值和頻率選擇合適的示波器探頭。對于低電壓信號，可以使用高阻抗探頭，而對于高電壓信號則需要使用低阻抗探頭。

　　3.設置示波器的觸發方式：觸發方式?jīng)Q定了示波器開始捕獲信號的時間點。對于紋波測試，通常選擇邊緣觸發或斜率觸發，以確保能夠捕捉到完整的紋波信號。

　　二、設置參數

　　1.時間尺度和電壓量程：調整時間尺度和電壓量程以確保能夠清晰地觀察到紋波信號的細節。建議將時間尺度設置得足夠短，以便能夠看到紋波的峰峰值和頻率。

　　2.帶寬限制：如果測試信號包含高頻噪聲，可以開啟帶寬限制功能，以減少噪聲的影響，提高信號質量。

　　3.平均模式：對于隨機噪聲較大的信號，可以通過開啟平均模式來降低噪聲的影響，提高信號的信噪比。

　　4.測量選項：DSOX3054G示波器提供了多種測量選項，如峰峰值、平均值、RMS值等，可以根據測試需求選擇合適的選項。

　　三、數據分析

　　1.觀察紋波波形：通過觀察示波器顯示的紋波波形，可以判斷紋波的頻率、幅度、形狀等特性。

　　2.測量紋波參數：使用示波器提供的測量功能，可以測量紋波的峰峰值、RMS值、頻率等參數，以便進一步分析和評估。

　　3.使用數學運算：DSOX3054G示波器支持多種數學運算功能，例如求和、差值、FFT等，可以幫助用戶更深入地分析紋波信號。

　　4.生成報告：示波器可以將測量結果保存為圖片或文本文件，以便生成測試報告。

　　四、實際案例

　　例如，在測試電源模塊的紋波時，需要將示波器的探頭連接到電源輸出端。通過設置合適的參數，觀察和測量電源輸出電壓的紋波，可以評估電源模塊的性能，判斷其是否滿足設計要求。

　　五、常見問題解答

　　1.如何消除探頭引入的噪聲？

　　使用高質量的探頭。

　　使用屏蔽探頭。

　　將探頭連接到接地點。

　　2.如何減少電源噪聲的影響？

　　使用穩壓電源。

　　使用濾波器。

　　將測試對象遠離其他噪聲源。

　　3.如何提高紋波測試的精度？

　　使用高精度探頭。

　　使用校準過的示波器。

　　多次測量并取平均值。

　　Keysight DSOX3054G示波器是一款功能強大的工具，可以用于進行多種紋波測試。本文詳細介紹了如何使用該示波器進行紋波測試，并提供了實際案例和常見問題解答。通過學習和應用本文提供的知識和技巧，用戶可以快速上手并進行準確的紋波測試，幫助提升產品性能和可靠性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
