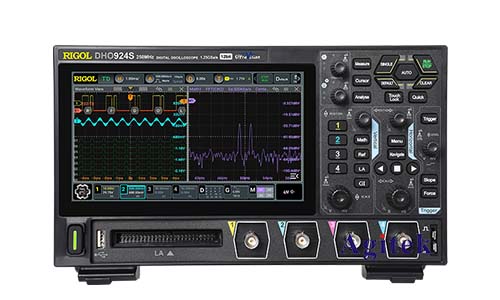

普源示波器作為一款常用的電子測量?jī)x器，其時基的穩定性直接影響著信號波形的準確測量。在實際應用中，我們常常會遇到示波器顯示的波形存在微小的抖動或波動，這就是所謂的“時基紋波”。時基紋波的存在會導致測量誤差，影響數據的準確性和可靠性。本文將深入探討普源示波器不同時基紋波的成因、影響因素以及解決方法，幫助用戶更好地理解和解決時基紋波問題，提升測量精度。

　　一、時基紋波的定義及成因

　　時基紋波是指示波器掃描信號時，掃描速度或掃描間隔不穩定所造成的波形波動。它通常表現為信號波形的橫向抖動，導致波形看起來不穩定。時基紋波的產生主要有以下幾種原因：

　　頻率不穩定:示波器時基的頻率精度直接影響著掃描速度的穩定性。如果時基信號源頻率不穩定，就會導致掃描速度出現波動，從而產生時基紋波。

　　采樣率不足:采樣率是指示波器每秒采集的樣本點數，采樣率越低，波形就越有可能出現失真。當采樣率不足時，波形無法完全記錄，就會出現時基紋波現象。

　　觸發不穩定:觸發信號的穩定性對示波器時基的準確性至關重要。如果觸發信號不穩定，會導致掃描起點不一致，從而產生時基紋波。

　　時鐘源誤差:一些示波器使用外部時鐘源來控制時基，外部時鐘源的誤差也會導致時基紋波。

　　信號源噪聲:信號源本身存在的噪聲也會影響波形顯示的穩定性，從而產生時基紋波。

　　二、影響時基紋波的因素

　　除了上述原因之外，一些外部因素也會影響時基紋波，包括：

　　環境溫度:環境溫度的變化會影響電子器件的性能，導致時基頻率發生漂移，從而產生時基紋波。

　　電源波動:電源電壓的波動也會影響示波器內部電路的正常工作，導致時基不穩定。

　　負載變化:示波器連接的信號源負載變化也會影響信號質量，導致時基紋波。

　　三、解決時基紋波的方法

　　針對不同的時基紋波問題，需要采取相應的解決措施：

　　選擇穩定的時基信號源:使用高精度、低漂移的時基信號源可以有效減少時基紋波。

　　提高采樣率:增加采樣率可以更完整地記錄波形，減少時基紋波。

　　穩定觸發信號:使用穩定的觸發信號，避免觸發信號的抖動或漂移，可以確保掃描起點一致，減少時基紋波。

　　使用低噪聲信號源:選擇低噪聲的信號源可以減少信號本身的噪聲對時基的影響。

　　控制環境溫度:保持恒溫環境可以有效減少溫度變化對時基的影響。

　　使用穩壓電源:使用穩壓電源可以確保示波器獲得穩定的電源電壓，降低電源波動對時基的影響。

　　四、實踐案例分析

　　以下是一些常見的時基紋波案例分析：

　　案例一:用戶發現示波器顯示的正弦波形存在明顯抖動，并且抖動頻率與信號頻率一致。這很可能是由于時基頻率與信號頻率存在共振現象導致的。解決方案：調整時基頻率，避免與信號頻率共振。

　　案例二:用戶使用示波器觀察脈沖信號，發現脈沖信號的上升沿存在明顯的抖動。這可能是由于觸發信號不穩定導致的。解決方案：使用更加穩定的觸發信號源，并調整觸發電平，確保觸發穩定性。

　　案例三:用戶使用示波器測量低頻信號，發現波形存在輕微的波動。這可能是由于環境溫度變化導致時基頻率漂移引起的。解決方案：控制環境溫度，保持恒溫環境，避免溫度變化對時基的影響。

　　時基紋波是示波器測量過程中常見的誤差來源，會影響測量結果的準確性。通過深入分析時基紋波產生的原因和影響因素，并采取相應的解決措施，可以有效減少時基紋波，提高測量精度。在實際應用中，建議用戶根據具體的測量需求選擇合適的時基參數，并根據環境因素調整相應的設置，以獲得**的測量效果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
