帶通濾波器是電子電路中常見的濾波器類型，用于選通特定頻率范圍內的信號，并抑制其他頻率信號。測量帶通濾波器的頻響是評估其性能的重要環節，而泰克信號發生器則為這一過程提供了便捷高效的解決方案。

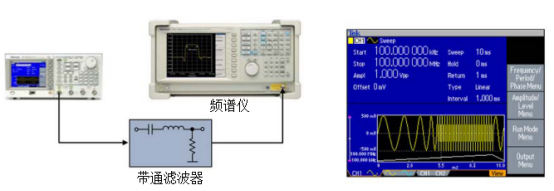

　　應用場景：使用掃頻正弦波仿真濾波器，使用頻譜儀測量濾波器的頻響

　　該應用場景中，泰克信號發生器扮演著信號源的角色，生成掃頻正弦波信號作為激勵信號，輸入到待測的帶通濾波器。濾波器輸出信號經頻譜儀測量，得到濾波器的頻響特性，即不同頻率下信號幅度和相位的變化。

　　使用任意波形/函數發生器的好處

　　相較于傳統的信號發生器，泰克任意波形/函數發生器在測量帶通濾波器頻響中具有顯著優勢：

　　簡便易用:任意波形發生器可輕松設定掃頻參數，如起始頻率、終止頻率、掃描速度等，并可直接生成掃頻正弦波信號，免去繁瑣的信號合成過程，大大簡化了測量操作。

　　大屏幕顯示:任意波形發生器通常配備大尺寸彩色顯示屏，可同時顯示信號波形、掃頻參數等信息，讓用戶直觀掌握設備工作狀態和信號特征，確保設置準確無誤。

　　體積小巧:任意波形發生器體積小巧，在實驗室工作臺上占用空間較小，為其他設備和電纜留出更多空間，提升工作效率。

　　技巧和提示

　　無頻譜儀條件下的測量:若實驗室沒有頻譜儀，可以使用示波器配合信號發生器進行測量。通過信號發生器的觸發輸出觸發示波器的掃描開始，將示波器的時間標度設置為與發生器的掃描時間相匹配，即可將示波器的水平軸解釋為頻率值，從而間接獲得濾波器的頻響特性。

　　注意事項:在使用任意波形發生器進行測量時，需要注意信號幅度、掃描速度、頻率分辨率等參數的設定，以確保測量結果的準確性和可靠性。

　　推薦型號：泰克AFG3000系列

　　泰克AFG3000系列任意波形發生器是一款高性能的信號發生器，其具備豐富的功能和強大的性能，非常適合于測量帶通濾波器頻響等應用。其主要特點包括：

　　高頻率范圍:AFG3000系列支持高達250 MHz的頻率范圍，能夠滿足大多數濾波器測量的需求。

　　高采樣率:高達1 GSa/s的采樣率，確保生成精確的信號波形。

　　豐富的信號生成模式:支持正弦波、方波、三角波、脈沖波等多種信號類型，以及自定義波形生成功能，靈活滿足不同應用需求。

　　多種通訊接口:支持USB、LAN、GPIB等多種通訊接口，方便與計算機連接和遠程操控。

　　泰克信號發生器是電子電路測試和分析中不可或缺的工具，其豐富的功能、強大的性能以及簡便易用的操作方式，極大地簡化了測量過程，提升了工作效率。在測量帶通濾波器頻響等應用中，泰克信號發生器展現出其獨特優勢，為用戶提供了高效可靠的解決方案。
