普源MSO7034示波器測直流電壓

發布日期:2024-08-21 14:24:59         瀏覽數:

  普源MSO7034是一款功能強大的數字示波器,可用于測量各種信號,包括直流電壓。對于許多電子工程師和愛好者來說,掌握示波器測量直流電壓的技巧至關重要,這將幫助他們更深入地理解電路的工作原理并進行故障排除。本文將詳細介紹如何使用普源MSO7034示波器測量直流電壓,并提供一些實用技巧,幫助用戶提高工作效率。

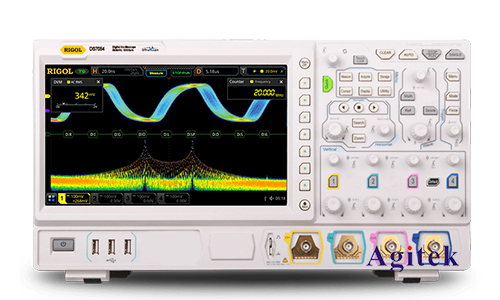

普源MSO7034示波器測直流電壓(圖1)

  1.連接方式

  探頭選擇:對于直流電壓測量,通常使用1:1的探頭,例如普源提供的P6100系列探頭。

  探頭連接:將探頭的地線夾夾到電路的參考點(通常是地線),將探頭尖端連接到要測量的直流電壓點。

  2.儀器設置

  輸入通道選擇:選擇要用于測量的輸入通道,例如通道1或通道2。

  耦合方式選擇:選擇直流耦合(DC)模式。

  量程選擇:根據待測直流電壓的大小選擇合適的量程,確保信號處于示波器顯示范圍之內。

  時間刻度和電壓刻度選擇:根據需要調節時間刻度和電壓刻度,使信號波形清晰可見。

  3.測量步驟

  啟動示波器:打開示波器電源并等待其自檢完成。

  連接探頭:將探頭連接到電路的參考點和待測點。

  調整設置:選擇正確的輸入通道、耦合方式、量程、時間刻度和電壓刻度。

  觀察波形:觀察示波器屏幕上的波形,確保信號穩定且清晰可見。

  讀取電壓值:使用示波器上的光標功能或測量功能讀取直流電壓值。

  4.常見問題解決

  信號波動:如果信號波動很大,可以嘗試調整時間刻度和電壓刻度,或使用濾波器來降低噪聲干擾。

  探頭接觸不良:檢查探頭與電路連接的接觸點,確保接觸良好。

  示波器設置錯誤:確認示波器設置正確,例如耦合方式、量程等。

  5.提高測量精度

  校準探頭:定期校準探頭以確保測量精度。

  選擇合適的量程:選擇合適的量程可以有效提高測量精度。

  避免探頭連接錯誤:確保探頭正確連接到電路的參考點和待測點。

  6.安全注意事項

  在進行測量之前,請確保電路斷電。

  測量高壓電路時,請格外小心,避免觸電。

  避免將示波器放置在潮濕或高溫環境中。

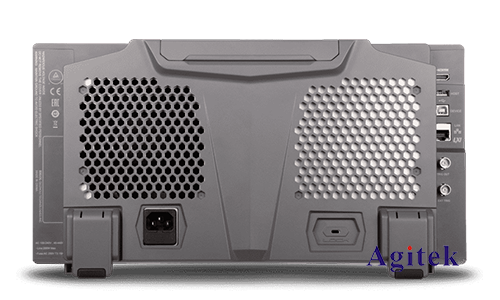

普源MSO7034示波器測直流電壓(圖2)

  通過以上步驟,您可以使用普源MSO7034示波器輕松測量直流電壓。需要注意的是,準確的測量結果需要專業的操作技巧和正確的設置,并且務必注意安全,避免意外發生。希望本文能幫助您更好地理解并使用普源MSO7034示波器進行直流電壓測量,提升您的工作效率,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
