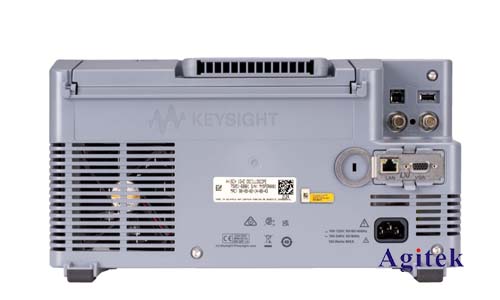

在電子工程領域，準確測量信號的占空比對于電路分析和設計至關重要。是德DSOX4054A示波器作為一款高性能的測試儀器，為我們提供了強大的測量功能。下面就來詳細介紹一下如何使用是德DSOX4054A示波器測量占空比。

　　一、占空比的概念

　　占空比是指在一個周期內，高電平時間占整個周期時間的比例。通常用百分比表示，計算公式為：占空比=高電平時間/周期時間×100%。

　　二、測量前的準備工作

　　1.連接信號源：將待測信號通過探頭連接到是德DSOX4054A示波器的輸入通道。確保連接牢固，避免信號干擾。

　　2.打開示波器：按下電源按鈕，啟動示波器。等待示波器完成自檢和初始化過程。

　　3.設置示波器參數：根據待測信號的特點，設置合適的垂直和水平刻度、觸發方式等參數。確保示波器能夠穩定地顯示信號波形。

　　三、使用是德DSOX4054A示波器測量占空比的方法

　　1.自動測量功能：

　　-是德DSOX4054A示波器具備強大的自動測量功能，可以快速準確地測量信號的各種參數，包括占空比。

　　-在示波器的操作界面上，找到“測量”菜單，選擇“自動測量”選項。

　　-在自動測量菜單中，找到“占空比”選項，并選擇要測量的通道。

　　-示波器會自動測量所選通道信號的占空比，并在屏幕上顯示測量結果。

　　2.光標測量功能：

　　-如果需要更精確地測量占空比，可以使用光標測量功能。

　　-在示波器的操作界面上，找到“光標”菜單，選擇“時間光標”或“電壓光標”選項。

　　-根據需要設置光標類型和位置。例如，可以設置一個時間光標測量信號的高電平時間，另一個時間光標測量信號的周期時間。

　　-通過讀取光標位置的時間值，可以計算出信號的占空比。計算公式為：占空比=高電平時間光標值/周期時間光標值×100%。

　　3.數學函數測量功能：

　　-是德DSOX4054A示波器還支持使用數學函數進行測量?？梢酝ㄟ^對信號進行數學運算，得到占空比的測量結果。

　　-在示波器的操作界面上，找到“數學”菜單，選擇“函數”選項。

　　-在函數菜單中，選擇合適的數學函數，如“占空比計算”函數。

　　-將該函數應用到要測量的通道上，示波器會自動計算并顯示信號的占空比。

　　四、注意事項

　　1.確保信號穩定：在測量占空比之前，要確保待測信號穩定，避免信號抖動或噪聲干擾影響測量結果。

　　2.選擇合適的測量方法：根據實際情況選擇自動測量、光標測量或數學函數測量等方法。不同的方法適用于不同的信號類型和測量要求。

　　3.校準示波器：定期對示波器進行校準，以確保測量結果的準確性。

　　4.理解測量誤差：示波器的測量結果可能存在一定的誤差，要了解誤差的來源和大小，并在實際應用中進行合理的評估。

　　總之，是德DSOX4054A示波器提供了多種方法來測量信號的占空比。通過正確設置示波器參數，選擇合適的測量方法，并注意測量過程中的注意事項，可以獲得準確可靠的占空比測量結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
