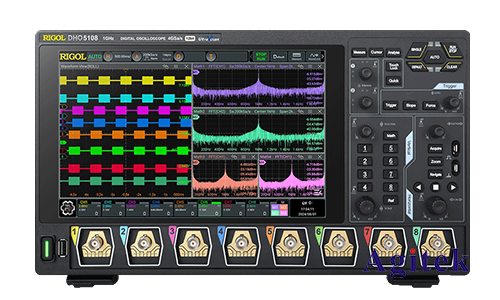

普源DHO5108數字存儲示波器以其強大的功能和便捷的操作性，在電子工程、科研等領域得到了廣泛應用。而示波器所呈現的波形圖，是分析信號特征、理解電路工作狀態的關鍵。本文將針對普源DHO5108示波器，詳細解析其可顯示的波形圖類型，并探討其在實際應用中的意義。

　　一、基礎波形圖

　　1.1正弦波

　　正弦波是最常見的信號類型之一，廣泛應用于交流電路、無線通信等領域。普源DHO5108示波器可以清晰地顯示正弦波的幅值、頻率、相位等參數，方便使用者進行分析。

　　1.2方波

　　方波作為一種非正弦波，常用于數字電路、脈沖信號等領域。示波器可以顯示方波的占空比、上升沿時間、下降沿時間等參數，為使用者提供更全面的信息。

　　1.3矩形波

　　矩形波是方波的一種特殊形式，其上升沿和下降沿時間較短，常用于時鐘信號、控制信號等。示波器可以精確測量矩形波的上升時間、下降時間，幫助使用者判斷電路性能。

　　二、高級波形圖

　　除了基礎波形圖，普源DHO5108示波器還支持多種高級波形圖類型，可以用于更深入的信號分析。

　　2.1頻譜分析

　　頻譜分析可以將信號分解成不同頻率的成分，幫助使用者了解信號的頻譜特性，例如信號的諧波成分、噪聲成分等。示波器通過FFT（快速傅里葉變換）算法實現頻譜分析功能，并可以將頻譜以圖形的形式呈現出來，方便使用者理解。

　　2.2眼圖

　　眼圖是用于評估數字信號傳輸性能的一種特殊波形圖。它可以顯示在特定時間段內，數字信號的不同采樣點的變化情況，從而幫助使用者評估信號的抗噪能力、碼間串?dāng)_等關鍵指標。

　　2.3瀑布圖

　　瀑布圖用于顯示信號隨時間變化的頻譜信息，可以幫助使用者了解信號的頻率變化趨勢，例如信號的頻率漂移、信號的頻率變化等。

　　三、應用舉例

　　3.1電路故障診斷

　　通過示波器觀察電路中關鍵節點的信號波形，可以幫助使用者快速定位電路故障，例如信號失真、信號丟失等。

　　3.2信號完整性分析

　　示波器可以用于分析信號的完整性，例如信號的上升時間、下降時間、過沖、下沖等，幫助使用者優化電路設計，提高信號質量。

　　3.3傳輸速率測試

　　示波器可以用于測試數字信號的傳輸速率，例如串行總線接口的傳輸速率、以太網接口的傳輸速率等，幫助使用者評估設備性能。

　　普源DHO5108示波器提供了豐富的波形圖類型，可以滿足使用者在不同應用場景下的需求。從基礎波形圖到高級波形圖，示波器幫助使用者更好地理解信號特征，分析電路工作狀態，解決工程問題，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
