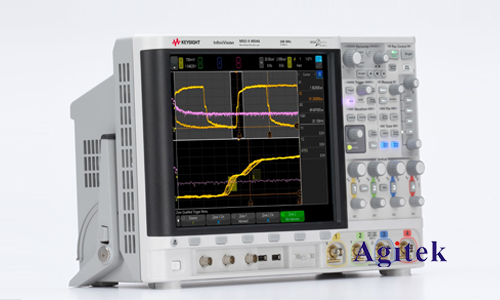

是德科技的DSOX4022A示波器是一款功能強大的數字存儲示波器，適用于各種電子測量應用，包括音頻信號分析。本文將詳細闡述如何使用DSOX4022A示波器測量喇叭輸出波形，并提供一些操作技巧和注意事項。

　　實驗準備

　　1.設備準備:DSOX4022A示波器、喇叭、音頻信號發生器或音頻播放設備、連接線(如音頻線或BNC轉音頻連接線)。

　　2.連接設置:

　　將喇叭連接到音頻信號發生器或音頻播放設備的輸出端。

　　使用連接線將喇叭的輸出端連接到示波器的一個通道。

　　確保連接線牢固連接，避免接觸不良導致信號失真。

　　3.示波器設置:

　　打開示波器電源，進入測量模式。

　　選擇合適的垂直刻度(V/div)和水平刻度(s/div)，以便清晰地觀察波形。

　　設置觸發方式，例如邊沿觸發，以鎖定示波器顯示的特定信號部分。

　　可以選擇使用示波器自帶的頻率計或頻譜分析儀功能來分析信號頻率和頻譜。

　　測量步驟

　　1.信號源設置:選擇合適的音頻信號作為測試信號。可以使用正弦波、方波、白噪聲等信號進行測試。

　　2.信號輸出:將音頻信號發生器或播放設備設置為合適的音量和頻率。

　　3.示波器觀察:觀察示波器顯示的喇叭輸出波形。

　　4.波形分析:根據觀察到的波形，可以分析喇叭的頻率響應、失真程度、動態范圍等性能指標。

　　5.數據記錄:可以使用示波器自帶的屏幕截圖功能或數據導出功能，保存測量結果和波形圖像。

　　注意事項

　　信號源的選擇:選擇合適的音頻信號源，以確保能夠準確地測量喇叭輸出波形。

　　連接線的質量:使用質量良好的連接線，避免信號衰減和失真。

　　示波器的設置:正確設置示波器的垂直刻度、水平刻度和觸發方式，以便獲得清晰的波形。

　　安全操作:在進行任何操作時，要確保安全，避免觸電或設備損壞。

　　DSOX4022A示波器是一款功能強大的測量工具，可以有效地測量喇叭的輸出波形。通過合適的測量方法和分析技巧，我們可以得到喇叭的性能指標，為音頻系統設計和調試提供參考，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
