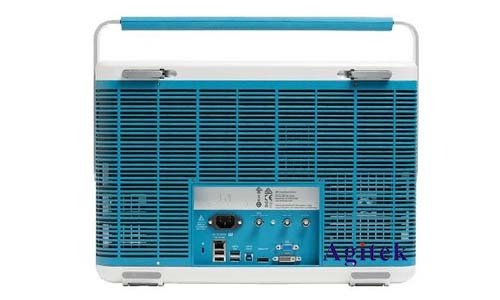

泰克MSO56B示波器作為一款功能強大且用途廣泛的儀器，其穩定可靠的波形顯示是進行精確測量的關鍵。然而，在實際應用中，波形穩定并非易事，各種因素都會影響波形的清晰度和準確性。下文將深入分析泰克MSO56B示波器如何使波形穩定，并提升測量精度和效率，幫助用戶獲得更準確、可靠的測試結果。

　　一、觸發：捕捉瞬態信號的關鍵

　　觸發是實現波形穩定的核心，它允許示波器選擇特定事件的信號片段進行顯示。選擇合適的觸發方式和觸發條件能夠有效地捕捉到瞬態信號，消除隨機噪聲干擾，從而獲得穩定的波形。

　　觸發類型：泰克MSO56B提供了豐富的觸發類型，包括邊沿觸發、脈沖寬度觸發、斜率觸發、視頻觸發等。根據具體測試目標選擇合適的觸發類型，例如：

　　對于周期性信號，邊沿觸發能夠捕捉到信號的重復周期。

　　對于脈沖信號，脈沖寬度觸發能夠捕捉到特定寬度的脈沖。

　　對于快速變化的信號，斜率觸發能夠捕捉到信號斜率變化的特定時刻。

　　對于視頻信號，視頻觸發能夠捕捉到特定幀或特定圖像內容。

　　觸發電平：觸發電平是指觸發信號的閾值，合理設置觸發電平能夠有效地減少噪聲干擾。

　　觸發電平設置過低容易受到噪聲的影響，導致誤觸發。

　　觸發電平設置過高可能無法捕捉到目標信號。

　　觸發耦合方式：觸發耦合方式是指觸發信號的耦合方式，通常有AC耦合、DC耦合和高阻抗耦合三種。

　　AC耦合可以過濾掉直流成分，避免直流漂移帶來的影響。

　　DC耦合能夠捕捉到信號的直流成分。

　　高阻抗耦合適用于高頻信號的測量，避免探頭對信號的影響。

　　二、采樣率：記錄波形細節的保證

　　采樣率是指示波器每秒鐘采集的樣本數量，它決定了波形細節的記錄程度。更高的采樣率能夠捕捉到更快的信號變化，實現更高的測量精度。

　　奈奎斯特采樣定理：為了準確地重建信號，采樣率至少要達到信號頻率的兩倍。

　　實際應用：實際應用中，為了獲得更高的精度，采樣率往往要遠高于奈奎斯特采樣定理的要求。

　　三、帶寬：展現信號頻率特征的窗口

　　帶寬是指示波器能夠準確測量信號頻率范圍的指標，它決定了示波器能夠展現信號的最高頻率成分。

　　帶寬與采樣率關系：帶寬和采樣率相互影響，更高的采樣率需要更高的帶寬才能保證測量精度。

　　實際應用：選擇帶寬時，需要根據信號頻率范圍進行選擇，確保帶寬足夠高，能夠捕捉到信號的所有頻率成分。

　　四、噪聲：影響測量精度的隱患

　　噪聲是測量中不可避免的干擾因素，它會影響波形的清晰度和準確性。

　　噪聲來源：噪聲來源多種多樣，包括電源噪聲、環境噪聲、探頭噪聲等。

　　減少噪聲措施：

　　使用低噪聲探頭。

　　避免將測試儀器放置在強電磁場環境。

　　使用屏蔽線纜。

　　使用地線連接。

　　五、耦合方式：屏蔽干擾信號的利器

　　耦合方式是指信號從探頭到示波器輸入端的連接方式，不同的耦合方式對信號的影響不同。

　　AC耦合：過濾掉信號中的直流成分，避免直流漂移帶來的影響。

　　DC耦合：能夠捕捉到信號的直流成分。

　　高阻抗耦合：適用于高頻信號的測量，避免探頭對信號的影響。

　　六、探頭：精準測量不可或缺的工具

　　探頭是連接被測信號和示波器的關鍵部件，它能夠放大信號并傳遞到示波器。

　　探頭類型：探頭類型眾多，包括被動探頭、主動探頭、差分探頭等。

　　探頭校準：探頭需要定期校準，以保證測量精度。

　　探頭使用技巧：

　　使用探頭時，應盡量減少探頭線纜的長度，避免信號衰減。

　　使用探頭時，應避免探頭線纜靠近高頻信號線，避免干擾。

　　使用探頭時，應注意探頭的連接方式和接地方式，避免引入噪聲。

　　通過以上技巧，用戶能夠有效地提升泰克MSO56B示波器波形穩定性，提高測量精度和效率，獲得更準確、可靠的測試結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
