泰克示波器波形一直不消失

發布日期：2024-09-30 14:35:39 瀏覽數：

　　在使用泰克示波器進行信號測量時，有時會遇到波形殘留或屏幕殘影的現象。表現形式多樣，例如：之前的波形在新的波形疊加后仍然可見，形成重影；或屏幕上出現模糊的、長時間不消失的痕跡；甚至整個屏幕顯示出明顯的“燒屏”現象。這些現象嚴重影響觀測精度，使測量結果產生偏差，甚至導致誤判。

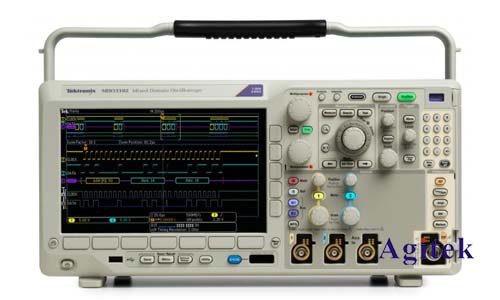

泰克示波器波形一直不消失(圖1)

　　一、波形殘留的常見原因分析

　　波形殘留問題并非單一原因造成，而是多種因素綜合作用的結果。主要可以分為以下幾類：

　　1.1硬件問題:

　　CRT屏幕老化（適用于CRT示波器）：老式CRT示波器屏幕熒光粉老化或受損是導致殘影的主要原因。熒光粉的衰減速度減慢，導致之前的圖像信息無法及時清除。這種問題無法修復，只能更換屏幕或升級為數字示波器。

　　液晶屏缺陷（適用于數字示波器）：雖然液晶屏較少出現殘影，但長時間高亮度顯示或顯示特定圖案也可能導致液晶分子排列發生永久性變化，從而形成輕微的殘影。

　　探頭問題:探頭連接不良、探頭自身損壞或接地不良都可能導致信號衰減或干擾，從而影響波形顯示，造成殘影或不穩定的顯示效果。

　　示波器內部電路故障:示波器內部的顯示電路、信號處理電路等出現故障也可能導致波形殘留。這需要專業的維修人員進行檢測和維修。

　　1.2軟件設置問題:

　　Persistence（余輝）設置過高:許多數字示波器都具有Persistence設置，用于增強弱信號的可視性。如果將Persistence設置過高，則會造成之前的波形信息長時間殘留。建議將Persistence設置為Auto或較低的數值。

　　觸發設置不當:觸發條件設置不當或觸發信號不穩定，會導致波形顯示不穩定，出現殘影或閃爍。需要檢查觸發源、觸發電平、觸發模式等設置，確保觸發信號可靠穩定。

　　垂直比例設置不當:垂直比例設置過低或過高都可能導致波形顯示失真，出現殘影或模糊現象。需要根據信號幅度調整垂直比例，確保波形顯示清晰完整。

　　水平掃描速率設置不當:掃描速率設置過慢，會導致多個波形疊加在一起，造成殘影效果。需要根據信號頻率調整水平掃描速率，確保波形顯示清晰。

　　帶寬限制:如果示波器的帶寬不足以準確捕捉信號，也會導致波形顯示失真，從而出現殘影。需要選擇帶寬合適的示波器。

　　二、波形殘留問題的排查步驟

　　針對波形殘留問題，可以按照以下步驟進行系統化的排查：

　　1.檢查Persistence設置:將Persistence設置為Auto或較低的數值。

　　2.檢查觸發設置:確保觸發源可靠，觸發電平合適，觸發模式正確。嘗試不同的觸發模式，例如邊沿觸發、脈沖觸發等。

　　3.檢查垂直比例和水平掃描速率:調整垂直比例和水平掃描速率，確保波形顯示清晰完整。

　　4.檢查探頭連接:確保探頭連接良好，并檢查探頭的接地情況。嘗試更換探頭。

　　5.檢查示波器自檢:運行示波器的自檢程序，檢查示波器硬件是否正常。

　　6.檢查信號源:排除信號源自身的問題，例如信號不穩定、干擾等。

　　7.聯系技術支持:如果以上步驟都無法解決問題，請聯系泰克的技術支持人員尋求幫助。
