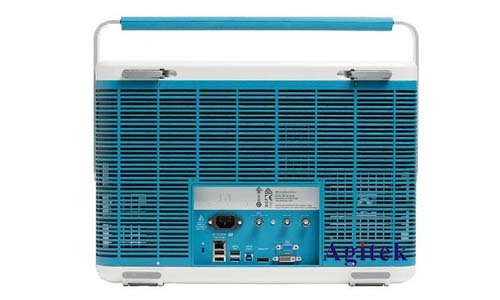

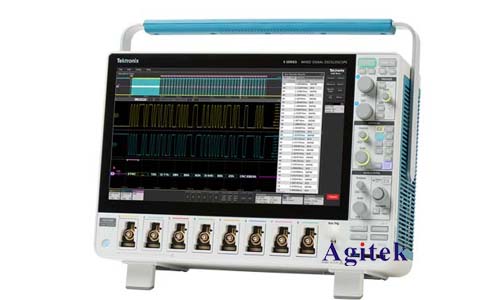

在現代通信和高速數據傳輸中，眼圖（Eye Diagram）是一種非常重要的工具，用來評估數字信號的質量。通過觀察信號的眼圖，工程師可以直觀地了解信號的抖動、噪聲、以及碼間干擾等問題。泰克MSO56B示波器是一款性能優異的混合信號示波器，非常適合進行眼圖測量。那么，如何使用泰克MSO56B示波器來測量眼圖呢？接下來，我將帶你詳細了解每一步操作。

　　1.準備工作

　　在開始測量眼圖之前，首先需要確保你已經完成了以下準備工作：

　　-信號源準備：確保你有一個穩定的數字信號源，比如高速串行數據、通信鏈路等。這些信號源將作為被測量對象。

　　-探頭選擇：選擇合適的探頭，通常情況下，建議使用高速探頭或者差分探頭。泰克的TDP7700系列是不錯的選擇。

　　-接地良好：確保示波器和信號源之間接地良好，以減少外部噪聲的干擾。

　　2.設置泰克MSO56B示波器

　　在連接好信號之后，我們就可以開始在泰克MSO56B示波器上進行設置了。具體的步驟如下：

　　a.連接探頭

　　將選擇好的探頭連接到信號源上，并確保接地線也正確連接。接下來，將探頭的另一端連接到示波器的通道輸入上。

　　b.打開示波器

　　啟動泰克MSO56B示波器，進入到主界面。在這個界面上，你可以看到所有通道的信號波形顯示。對于眼圖測量來說，通常我們會關注一個高速信號，所以選擇適當?shù)耐ǖ溃_保信號顯示穩定。

　　c.設置時間基準和采樣率

　　為了獲得清晰的眼圖，時間基準（Time Base）和采樣率（Sample Rate）的設置至關重要。首先，確保時間基準足夠細，可以捕捉到多個數據位的切換情況。其次，采樣率要足夠高，以便能準確捕獲信號中的細節。

　　d.激活眼圖功能

　　泰克MSO56B示波器內置了眼圖分析功能，用戶可以直接在示波器上進行眼圖測量。具體步驟如下：

　　1.選擇“Analyze”選項：在示波器的主界面上，點擊“Analyze”按鈕，進入分析模式。

　　2.選擇“眼圖（Eye Diagram）”：在分析選項中，選擇“Eye Diagram”功能，示波器將自動對輸入信號進行眼圖分析。

　　3.設置觸發條件：為了確保眼圖生成的穩定性，你需要設置合適的觸發條件。通常情況下，可以選擇數據邊沿作為觸發點。

　　4.調整眼圖參數：根據實際需求，你可以進一步調整眼圖的顯示參數，比如眼圖的水平和垂直比例，以及眼圖窗口的大小等。

　　3.讀取眼圖

　　一旦眼圖生成完成，你將會看到一個非常清晰的信號圖像，其中眼圖的“眼睛”部分反映了信號的質量。這里有幾個關鍵點需要注意：

　　-眼睛開度（Eye Opening）：眼圖的開度越大，說明信號的抖動和噪聲越小，信號質量越好。如果眼睛閉合較多，說明信號中可能存在較大的抖動或噪聲問題。

　　-過零點：過零點的穩定性是衡量信號質量的一個重要指標。如果過零點位置不穩定，可能表示信號中存在抖動問題。

　　-抖動（Jitter）：通過眼圖，工程師可以直觀地判斷信號抖動的大小。如果眼圖的開口處邊界模糊，說明信號中的抖動較大。

　　4.進一步分析和優化

　　如果你發現眼圖顯示的信號質量不理想，可以進一步調整系統的參數，或者檢查信號源的健康狀況。在很多情況下，眼圖的異常可能源于信號鏈路中的問題，比如過大的噪聲、接地問題或者信號衰減等。

　　此外，泰克MSO56B還支持對眼圖進行更深入的分析，包括抖動、碼間干擾等定量指標的測量。這些功能對于信號完整性的深入分析非常有幫助。

　　5.保存和導出數據

　　在完成眼圖測量后，您可以選擇將測量結果保存下來，方便后續分析。在泰克MSO56B示波器上，您可以輕松將數據導出為圖片或數據文件，進行進一步的處理或報告撰寫。

　　通過以上步驟，我們可以在泰克MSO56B示波器上輕松測量和分析眼圖。這不僅可以幫助工程師了解信號的質量，還能有效定位信號鏈路中的問題。掌握了這些技巧后，相信你在進行高速數字信號測試時會更加得心應手，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
