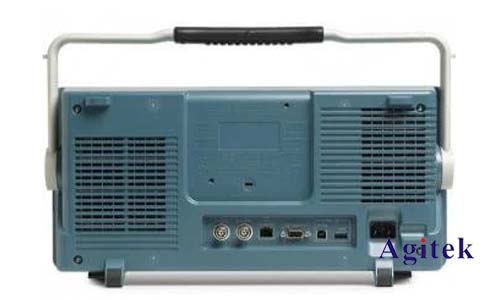

泰克MDO3022混合域示波器集成了示波器、頻譜分析儀和協議分析儀等多種功能，廣泛應用于電子工程、通信、汽車電子等領域。然而，其核心參數——帶寬，直接決定了其能夠準確測量信號的頻率范圍。理解帶寬對測量結果的影響，并采取相應的補償或優化措施，對于獲得準確可靠的測量結果至關重要。本文將從理論和實踐兩個方面，深入剖析MDO3022帶寬對不同類型測量的影響，并提供相應的解決方案。

　　MDO3022帶寬的特性及限制

　　MDO3022的帶寬通常指其模擬帶寬，它指的是示波器能夠準確測量信號頻率的上限。超過該頻率的信號成分將被衰減，導致測量結果出現誤差。這個誤差并非簡單的線性衰減，而是與頻率呈復雜關系，通常采用幅頻特性曲線來描述。MDO3022不同型號的帶寬有所不同，例如常見的200MHz帶寬型號，意味著其對超過200MHz頻率成分的信號的測量精度會顯著下降。理解這一點對于選擇合適的示波器至關重要。如果被測信號包含大量高頻成分，則需要選擇帶寬更高的示波器，否則將導致測量結果失真，甚至無法捕捉到關鍵信號特征。

　　帶寬對不同類型測量的具體影響

　　MDO3022的帶寬對不同類型的測量影響程度各異：

　　(一)時域測量:在時域測量中，帶寬不足會導致信號的高頻成分被衰減，從而導致信號波形的畸變，例如上升沿和下降沿變緩，脈沖寬度變寬等。這將直接影響到對信號上升時間、下降時間、脈沖寬度等參數的測量精度。特別是對于高速數字信號，帶寬不足的影響尤為顯著。

　　(二)頻域測量:在頻域測量中，帶寬限制更加直接。MDO3022的頻譜分析功能依賴于其模擬帶寬，超過帶寬的頻率成分將無法被準確測量，或者被嚴重衰減。這將導致頻譜分析結果出現偏差，例如無法準確測量信號的諧波成分或噪聲成分。

　　(三)協議分析:一些協議分析功能，特別是高速串行通信協議（如高速USB、SATA等），對帶寬的要求非常高。帶寬不足會導致信號完整性下降，數據包丟失或錯誤，從而影響協議分析的準確性和可靠性。

　　優化測量策略以減輕帶寬限制的影響

　　為了減輕MDO3022帶寬限制對測量結果的影響，可以采取以下策略：

　　(一)選擇合適的探頭:探頭的帶寬也對測量結果有顯著影響。選擇帶寬高于示波器帶寬的探頭可以最大限度地減少探頭自身對信號的衰減和畸變。

　　(二)降低信號的噪聲水平:噪聲信號通常包含大量高頻成分，這些成分會受到帶寬限制的影響。降低噪聲水平可以減少帶寬限制帶來的誤差。

　　(三)使用預放大器:對于低幅度信號，可以使用預放大器提高信號幅度，從而提高信噪比，減輕帶寬限制的影響。

　　(四)正確設置采樣率:根據奈奎斯特采樣定理，采樣率至少需要是信號最高頻率的兩倍。設置合適的采樣率可以保證信號的完整性，但需要注意的是，過高的采樣率會增加數據量，降低測量效率。

　　(五)進行帶寬補償:一些高級的示波器軟件可以進行帶寬補償，根據示波器的幅頻特性對測量結果進行校正，以減少帶寬限制的影響。

　　(六)使用更高級的示波器:如果MDO3022的帶寬無法滿足測量需求，則需要考慮使用帶寬更高的示波器。

　　泰克MDO3022示波器的帶寬是影響測量結果準確性的關鍵因素。本文分析了帶寬對時域、頻域和協議分析等不同類型測量的具體影響，并提出了相應的優化策略。工程師和技術人員應充分理解帶寬的限制，并選擇合適的測量方法和設備，以確保測量結果的準確性和可靠性。選擇合適的探頭、降低噪聲、合理設置采樣率以及運用帶寬補償?shù)燃夹g(shù)手段，能夠有效地減輕帶寬限制的影響，提高測量精度和效率。只有全面理解和正確運用這些知識，才能充分發揮MDO3022示波器的性能，獲得高質量的測量結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
