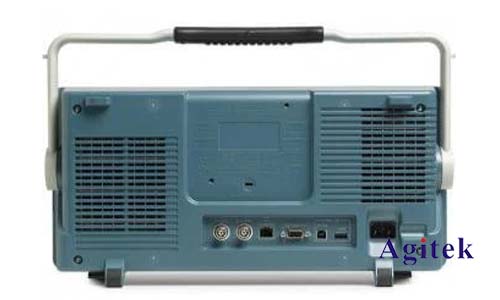

泰克MDO3022混合域示波器憑借其強大的功能和高精度性能，成為眾多工程師和科研人員進行信號分析和測量的理想選擇。其中，失真度測量是其重要的應用之一。失真度反映了信號在傳輸或放大過程中所產生的非線性畸變程度，是評估系統性能的關鍵指標。本文將重點闡述如何利用MDO3022示波器進行精確的失真度測量，并探討其在不同應用領域的實踐。

　　一、失真度的類型及定義

　　在信號處理中，失真度通常分為諧波失真、總諧波失真（THD）和互調失真等幾種類型。

　　諧波失真:是指信號中除了基波頻率以外，還存在整數倍頻的諧波分量。這些諧波分量的大小和數量直接反映了系統的非線性程度。

　　總諧波失真(THD):是所有諧波分量功率之和與基波功率之比的平方根，通常以百分比表示。THD是衡量信號失真程度的綜合指標，數值越小表示失真越小。

　　互調失真(IMD):當系統同時受到兩個或多個不同頻率信號的激勵時，會產生新的頻率分量，這些頻率分量是輸入信號頻率的組合，稱為互調產物。IMD的出現表明系統存在非線性特性。

　　二、使用泰克MDO3022示波器進行失真度測量的方法

　　MDO3022示波器提供了多種測量失真度的方法，包括：

　　頻譜分析法:利用示波器的FFT功能，將時域波形轉換成頻譜圖，直接觀察諧波分量的大小和頻率，從而計算THD。這是最常用的方法，其精度取決于示波器的采樣率、分辨率和FFT算法。

　　數學運算法:通過示波器的數學運算功能，對采集到的波形進行傅里葉變換，計算各個諧波分量的幅度，然后根據公式計算THD。這種方法可以實現更精確的THD計算，但需要一定的數學基礎和對示波器操作的熟練程度。

　　專用測量功能:一些高級示波器自帶失真度測量功能，可以自動計算THD和其他失真指標，簡化測量步驟并提高效率。MDO3022的高端型號可能具備此功能，具體取決于配置。

　　三、不同測量方法的優缺點比較

　　四、提高測量精度和可靠性的關鍵因素

　　信號源選擇:使用低失真信號發生器作為信號源，避免信號源本身的失真影響測量結果。

　　探頭選擇:使用合適的探頭，避免探頭本身引入附加失真。

　　阻抗匹配:確保信號源、示波器和被測設備之間阻抗匹配，減少反射和信號損失。

　　采樣率和分辨率:選擇合適的采樣率和分辨率，以確保能夠準確捕捉信號細節。

　　環境因素:控制環境溫度、濕度等因素，避免環境因素影響測量結果。

　　五、應用案例分析

　　MDO3022示波器廣泛應用于音頻、射頻和電力電子等領域進行失真度測量。例如，在音頻放大器的測試中，可以利用MDO3022測量放大器的THD，評估其音頻保真度；在射頻電路的測試中，可以測量射頻信號的互調失真，評估其線性度；在電力電子逆變器的測試中，可以測量輸出電壓波形的諧波失真，評估其諧波污染程度。

　　泰克MDO3022示波器為精確測量各種信號的失真度提供了強大的工具。通過選擇合適的方法，并注意提高測量精度和可靠性的關鍵因素，可以獲得準確可靠的測量結果，從而更好地評估系統性能，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
