在電子電路設計中，信號完整性至關重要。下沖，作為一種常見的信號失真現象，會嚴重影響電路的性能和可靠性。下沖是指信號波形在快速下降沿之后出現的短暫負向振蕩。其幅度、持續時間和頻率等參數直接反映了電路的阻尼特性和傳輸特性。準確測量下沖對于分析電路的穩定性、評估信號質量以及進行電路優化至關重要。是德科技DSOX4022A示波器作為一款高性能數字示波器，具有出色的測量精度和豐富的功能，能夠有效地進行下沖測量。本文將詳細介紹如何利用DSOX4022A示波器進行下沖測量，并對測量過程中的關鍵問題進行深入分析。

　　DSOX4022A示波器及下沖測量功能

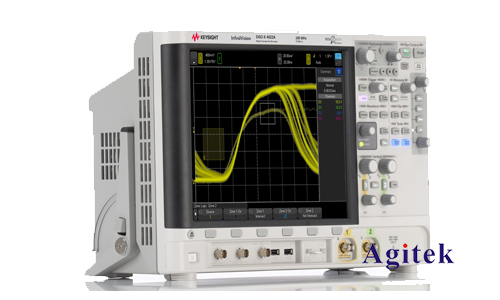

　　DSOX4022A示波器配備了高帶寬、高采樣率和高垂直分辨率，這使其能夠精確捕獲和分析快速變化的信號，包括下沖現象。其豐富的測量功能，例如自動測量、波形數學運算和強大的分析軟件，為下沖測量提供了強大的工具支持。DSOX4022A支持多種觸發模式，可以準確地捕捉到下沖發生時刻的信號波形，例如邊緣觸發、脈沖寬度觸發等。此外，其內置的Cursors(光標)功能和測量功能可以精確地測量下沖的幅度、持續時間和其它相關參數。

　　下沖測量的具體步驟

　　1.探頭選擇與校準:選擇合適的探頭至關重要。高速探頭的帶寬和阻抗應滿足被測信號的要求，以避免探頭本身引入測量誤差。在測量前，務必對探頭進行校準，確保測量精度。

　　2.信號源連接:將信號源與DSOX4022A示波器正確連接，確保連接線的阻抗匹配，避免信號反射和失真。

　　3.觸發設置:選擇合適的觸發模式，例如邊緣觸發，并設置合適的觸發電平。觸發電平應設置在信號波形的穩定區域，以確保準確地觸發下沖事件。

　　4.時間基準和垂直刻度設置:調整時間基準和垂直刻度，以便清晰地觀察下沖波形細節。時間基準應足夠快，以捕捉下沖的快速變化，而垂直刻度應足夠精細，以測量下沖的精確幅度。

　　5.測量參數設置:使用示波器的自動測量功能或手動測量功能，測量下沖的幅度、持續時間、上升時間、下降時間以及頻率等參數。需要注意的是，下沖幅度通常以峰值或峰峰值表示，持續時間是指下沖波形從基線下降到最低點再回到基線的時間間隔。

　　6.波形分析:利用示波器的波形數學運算功能，可以對波形進行分析，例如計算下沖幅度與主脈沖幅度的比值，以評估下沖的嚴重程度。

　　誤差分析及規避

　　在進行下沖測量時，可能存在多種誤差來源，例如探頭誤差、連接線誤差、示波器本身的噪聲等。為了減少誤差，需要采取以下措施：

　　1.使用高品質的探頭和連接線:選擇帶寬足夠高、阻抗匹配良好的探頭和連接線，以減少信號反射和失真。

　　2.進行探頭校準:在測量前，務必對探頭進行校準，以確保測量精度。

　　3.減少噪聲干擾:在測量環境中，盡量減少噪聲干擾，例如電磁干擾和電源噪聲。可以使用屏蔽罩等措施來降低噪聲干擾。

　　4.多次測量取平均值:進行多次測量，并取平均值，以降低隨機誤差的影響。

　　5.使用示波器的平均功能:利用示波器的平均功能可以有效地降低噪聲的影響，提高測量精度。

　　實際應用案例

　　下沖測量廣泛應用于電源設計、高速數字電路設計、射頻電路設計等領域。例如，在電源設計中，下沖會導致電壓過沖或欠沖，影響負載的穩定性；在高速數字電路設計中，下沖會引起信號失真，影響數據傳輸?shù)目煽啃?。通過準確測量下沖參數，可以對電路進行優化設計，提高電路的性能和可靠性。

　　本文詳細介紹了利用是德科技DSOX4022A示波器進行下沖測量的全過程，包括測量方法、參數設置、誤差分析以及實際應用案例。通過掌握這些技術，工程師和科研人員可以有效地進行下沖測量，提高測量精度和效率，從而更好地設計和優化電子電路。隨著電子系統日益復雜，對信號完整性的要求也越來越高，準確的下沖測量將成為保證系統可靠性和性能的關鍵，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
