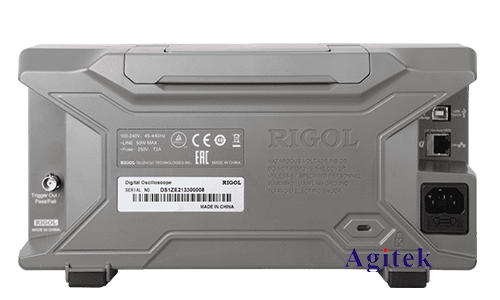

普源DS1102Z-E是一款經濟實惠且功能全面的雙通道數字存儲示波器，其觸發功能是進行精確測量和分析的關鍵。而觸發靈敏度作為觸發功能的核心參數，直接影響著示波器能否準確捕捉到目標信號，并對其進行有效的顯示和分析。本文將詳細闡述DS1102Z-E示波器觸發靈敏度的調節方法、影響因素以及應用技巧。

　　一、觸發方式及靈敏度參數設置:

　　DS1102Z-E示波器提供了多種觸發方式，包括邊沿觸發、脈沖觸發、視頻觸發等。不同的觸發方式對應不同的靈敏度參數設置方法。

　　1.邊沿觸發:這是最常用的觸發方式，其觸發靈敏度由“觸發電平”和“耦合方式”決定。觸發電平決定了信號波形需要達到何種電壓值才能觸發示波器；耦合方式則決定了輸入信號如何與觸發電平進行比較，常見的耦合方式包括DC、AC和HF Reject。選擇合適的觸發電平對于捕捉到目標信號至關重要。電平設置過高或過低都會導致觸發失敗或誤觸發。通常情況下，需要根據輸入信號的幅度和波形特征來調整觸發電平。例如，對于幅度較小的信號，需要將觸發電平設置得較低，反之則設置得較高。耦合方式的選擇則取決于輸入信號中是否存在直流分量和高頻噪聲。

　　2.脈沖觸發:脈沖觸發用于捕捉特定脈沖寬度或脈沖個數的信號。其靈敏度除了受觸發電平影響外，還受脈沖寬度和脈沖個數等參數的影響。正確設置這些參數才能有效捕捉到目標脈沖信號。

　　3.視頻觸發:視頻觸發適用于捕捉視頻信號，其靈敏度與視頻信號的特性密切相關，例如視頻信號的同步信號類型和幅度等。需要根據具體視頻信號的特性來調整相應的參數。

　　二、影響觸發靈敏度的因素:

　　除了觸發方式和相關參數設置外，以下因素也會影響觸發靈敏度：

　　1.輸入信號質量:噪聲、毛刺等信號干擾會嚴重影響觸發靈敏度，甚至導致觸發失敗。需要采取相應的濾波措施來改善輸入信號質量。

　　2.探頭特性:不同的探頭具有不同的阻抗和帶寬，這會影響觸發靈敏度。選擇合適的探頭至關重要。

　　3.示波器本身性能:示波器的輸入阻抗、帶寬等參數也會影響觸發靈敏度。

　　三、常見問題排查及解決方法:

　　在使用DS1102Z-E示波器進行觸發設置時，可能會遇到一些常見問題，例如觸發失敗、誤觸發等。以下是一些常見問題的排查和解決方法：

　　1.觸發失敗:這可能是由于觸發電平設置不當、輸入信號質量差、探頭連接不正確等原因導致的。需要仔細檢查觸發參數設置，并檢查輸入信號質量和探頭連接。

　　2.誤觸發:這可能是由于噪聲或其他干擾信號導致的。需要采取相應的濾波措施，并調整觸發電平或耦合方式。

　　3.觸發不穩定:這可能是由于輸入信號不穩定或觸發參數設置不合理導致的。需要檢查輸入信號穩定性，并調整觸發參數。

　　四、應用案例分析:

　　通過具體的應用案例，可以更清晰地了解觸發靈敏度調節的重要性及方法。例如，在測量高速數字信號時，需要選擇合適的觸發方式和靈敏度，才能準確捕捉到信號的上升沿或下降沿；在測量低頻模擬信號時，則需要選擇合適的觸發電平和耦合方式，以避免噪聲的干擾。

　　準確調節普源DS1102Z-E示波器的觸發靈敏度是進行精確測量的關鍵。通過理解各種觸發模式、參數設置以及潛在問題，用戶可以有效地利用該示波器的觸發功能，提高測試效率和測量精度。熟練掌握觸發靈敏度調節技巧，對于各種電子電路的調試和故障診斷具有重要意義，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
