是德頻譜分析儀如何測量微弱信號

發布日期：2024-11-20 17:38:30 瀏覽數：

　　是德科技(Keysight Technologies)的頻譜分析儀以其高精度和靈敏度而聞名，廣泛應用于各種需要精確測量微弱信號的領域，例如無線通信、雷達、航空航天和科研等。本文將深入探討是德科技頻譜分析儀如何有效測量微弱信號，涵蓋其關鍵技術、操作技巧以及在實際應用中的注意事項。

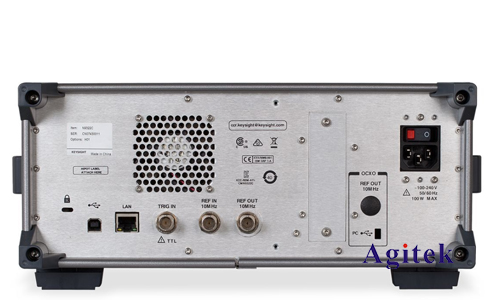

是德頻譜分析儀如何測量微弱信號(圖1)

　　一、頻譜分析儀測量微弱信號的挑戰

　　在實際應用中，測量微弱信號常常面臨諸多挑戰：

　　噪聲的影響:環境噪聲、儀器自身噪聲以及其它干擾信號的存在，會掩蓋微弱信號，導致測量結果不準確甚至無法檢測到目標信號。

　　動態范圍的限制:微弱信號的幅度遠低于噪聲底板，需要頻譜分析儀具有極高的動態范圍才能有效區分信號和噪聲。

　　信號衰減:在信號傳輸過程中，信號會不可避免地發生衰減，使得到達接收端的信號更加微弱。

　　選擇性:需要從復雜的信號環境中準確識別并提取目標微弱信號，這就要求頻譜分析儀具有良好的選擇性，能夠有效抑制干擾信號。

　　二、是德科技頻譜分析儀的關鍵技術

　　是德科技頻譜分析儀能夠有效測量微弱信號，得益于其一系列先進的技術：

　　低噪聲放大器(LNA):高性能的低噪聲放大器能夠有效放大微弱信號，同時最大限度地降低自身噪聲的貢獻。是德科技的LNA通常采用低噪聲晶體管和先進的電路設計，以實現極低的噪聲系數。

　　高動態范圍:通過采用高分辨率的模數轉換器(ADC)、先進的數字信號處理(DSP)技術以及優化的系統設計，是德科技頻譜分析儀能夠?qū)崿F(xiàn)極高的動態范圍，從而能夠有效區分微弱信號和噪聲。

　　窄帶濾波器:窄帶濾波器能夠有效抑制帶外噪聲和干擾信號，提高信噪比，從而提高對微弱信號的測量精度。是德科技頻譜分析儀配備多種不同帶寬的濾波器，可以根據實際需要進行選擇。

　　平均功能:通過多次測量結果的平均，可以有效降低噪聲的影響，提高測量精度。是德科技頻譜分析儀提供多種平均模式，例如視頻平均、峰值平均等，可以根據不同的應用場景選擇合適的平均模式。

　　掃頻模式優化:選擇合適的掃頻模式，例如零跨越掃頻，可以有效提高測量速度和精度，尤其在測量快速變化的微弱信號時尤為重要。

　　預選濾波器:預選濾波器可以在信號進入放大器之前進行初步的濾波，進一步降低噪聲和干擾信號的進入，從而提升系統性能。

　　三、操作技巧與注意事項

　　為了獲得**的微弱信號測量結果，需要掌握一些操作技巧和注意事項：

　　選擇合適的探頭:選擇具有低噪聲、高線性度和合適阻抗匹配的探頭，能夠最大限度地減少信號損失和噪聲引入。

　　正確的連接和接地:良好的連接和接地能夠有效減少噪聲的耦合，提高測量精度。

　　優化儀器設置:根據被測信號的特性，合理設置頻譜分析儀的各項參數，例如中心頻率、掃描帶寬、分辨率帶寬、平均次數等。

　　環境干擾的控制:盡量減少環境干擾源的影響，例如電磁干擾、電源噪聲等。

　　校準:定期對頻譜分析儀進行校準，以確保其測量精度。

　　數據分析:對測量結果進行仔細分析，識別并消除噪聲和干擾信號的影響。
