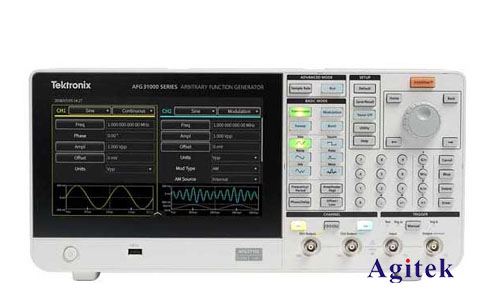

泰克AFG31151任意波形發生器是一款功能強大的儀器，其能夠生成多種波形，其中包括三角波。本文將深入探討AFG31151如何生成高質量的三角波，并涵蓋相關設置、參數調整以及可能遇到的問題和解決方法。

　　一、AFG31151三角波生成的基本原理

　　AFG31151并非直接通過硬件電路產生完美的三角波，而是通過數字信號處理（DSP）技術，根據預設的算法生成一系列離散的數字信號點，這些點再經過數模轉換（DAC）轉換為模擬三角波輸出。其核心算法通?；诰€(xiàn)性斜率的原理，通過控制每個采樣點的電壓值，逐步實現電壓的線性上升和下降，從而形成三角波。這種方法能夠精確控制三角波的參數，例如頻率、幅度、偏移和對稱性等。與傳統的模擬三角波發生器相比，AFG31151生成的三角波具有更高的精度和穩定性，并且能夠更容易地實現復雜的波形調制。

　　二、AFG31151三角波生成的操作步驟

　　生成三角波的過程相對簡單，但需要對儀器的界面和參數設置有一定的了解。以下步驟詳細闡述了在AFG31151上生成三角波的操作流程：

　　1.波形選擇:在AFG31151的界面上，找到波形選擇菜單，選擇“Triangle”或類似的選項。不同的用戶界面版本可能略有差異，但基本操作都是一致的。

　　2.頻率設置:根據實驗需求，設置所需的三角波頻率。AFG31151的頻率范圍非常寬廣，使用者可以根據實際情況進行選擇。需要注意的是，頻率設置與采樣率息息相關，過高的頻率可能會導致波形失真，需要適當調整采樣率以保證波形精度。

　　3.幅度設置:設置三角波的峰峰值電壓。這決定了三角波的振幅大小。AFG31151的輸出電壓范圍有限，用戶需要在該范圍內進行選擇，避免過載。

　　4.偏移設置:設置三角波的直流偏移量。通過調整偏移量，可以使三角波的波形中心點向上或向下移動，從而改變其電壓范圍。

　　5.對稱性設置(可選):某些型號的AFG31151允許調整三角波的上升時間和下降時間，從而控制波形的對稱性。如果需要精確控制上升和下降沿的時間比例，則需要仔細調整此參數。

　　6.輸出設置:檢查輸出通道的設置，確保選擇正確的通道輸出三角波，并檢查輸出阻抗匹配等參數，以保證信號的完整性和質量。

　　7.波形查看:使用AFG31151自帶的示波器功能或外部示波器觀察生成的三角波，確認其參數是否符合預期。如有必要，可以微調上述參數，以獲得理想的三角波。

　　三、常見問題及解決方法

　　在使用AFG31151生成三角波的過程中，可能會遇到一些常見的問題：

　　波形失真:這可能是由于頻率設置過高、采樣率不足或輸出阻抗不匹配等原因造成的。解決方法是降低頻率，提高采樣率，并檢查輸出阻抗是否匹配負載。

　　輸出電壓不穩定:這可能是由于電源電壓不穩定或儀器內部故障導致的。解決方法是檢查電源，并聯系泰克售后進行維修。

　　參數設置錯誤:仔細檢查各個參數的設置，確保所有參數都正確無誤。

　　軟件版本問題:更新到最新的固件版本，可能會修復一些已知的Bug。

　　泰克AFG31151任意波形發生器能夠輕松生成高質量的三角波，其精確的控制能力和穩定的性能使其成為科研、教學和工業應用的理想選擇。
