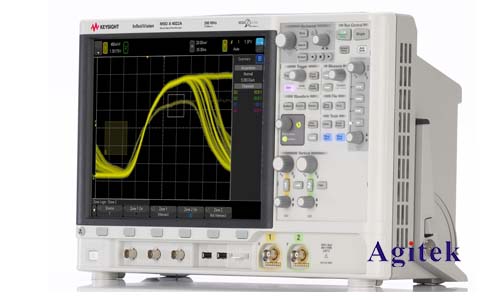

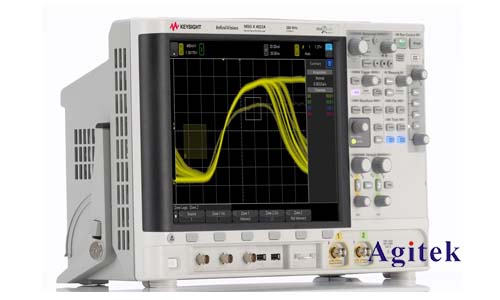

是德（Keysight）的MSO4022A混合信號示波器以其強大的功能和可靠的性能，廣泛應用于電子工程領域的各種測試和測量任務。而將MSO4032A與信號源組合使用，則可以顯著提升測試效率和精度，實現更全面的系統級測試與分析。本文將深入探討MSO4022A示波器與信號源組合測試的實際應用，涵蓋測試方法、性能評估以及不同應用場景下的案例分析。

　　一、MSO4022A示波器的核心功能與優勢:

　　MSO4022A是一款具有混合信號采集能力的示波器，其核心功能包括：

　　高帶寬和采樣率:能夠捕捉高速信號的細節，滿足對高精度測量的需求。

　　混合信號采集:同時采集模擬信號和數字信號，方便分析復雜的混合信號系統。

　　強大的觸發功能:支持多種觸發模式，精確捕獲感興趣的信號事件。

　　豐富的測量功能:提供多種自動化測量功能，提高測試效率。

　　強大的分析工具:內置多種分析工具，例如頻譜分析、協議解碼等，方便用戶進行深入分析。

　　開放式架構:支持多種軟件擴展和定制化開發，以適應不同的應用需求。

　　二、信號源的選擇與組合測試方法:

　　在選擇與MSO4022A搭配使用的信號源時，需要根據測試需求考慮信號源的帶寬、輸出幅度、波形種類等參數。常見的信號源類型包括：

　　任意波形發生器:提供靈活的波形生成能力，可以生成各種復雜的信號。

　　函數發生器:提供標準波形（例如正弦波、方波、三角波）的輸出。

　　脈沖發生器:主要用于產生脈沖信號。

　　組合測試方法主要包括：

　　1.信號激勵與響應分析:使用信號源產生激勵信號，通過MSO4022A觀察系統的響應，分析系統的性能指標，如頻響特性、階躍響應等。

　　2.信號完整性測試:利用信號源和示波器，對信號傳輸線的信號完整性進行測試，例如眼圖分析、抖動分析等。

　　3.協議一致性測試:結合適當?shù)膮f(xié)議解碼軟件，利用信號源發送特定協議的信號，通過示波器觀察系統響應，驗證系統是否符合協議規范。

　　三、性能評估指標:

　　在進行MSO4022A與信號源的組合測試時，需要關注以下關鍵性能指標：

　　準確度:測量結果與實際值的偏差。

　　精度:測量結果的重復性和穩定性。

　　分辨率:示波器能夠分辨的最小信號幅度。

　　信噪比:信號強度與噪聲強度的比值。

　　測試時間:完成測試所需的時間。

　　四、應用案例分析:

　　以下是一些MSO4022A與信號源組合測試的應用案例：

　　嵌入式系統調試:利用信號源模擬各種輸入信號，通過MSO4022A觀察嵌入式系統的輸出響應，排查系統故障。

　　電源管理電路測試:利用信號源模擬負載變化，觀察電源管理電路的輸出電壓和電流變化，評估其性能。

　　高速串行數據鏈路測試:利用信號源產生高速數據流，通過示波器觀察數據鏈路的信號質量，例如眼圖、抖動等，評估其性能。

　　音頻電路測試:利用信號源產生音頻信號，通過示波器觀察音頻電路的輸出信號，評估其失真度和頻率響應。

　　MSO4022A示波器與信號源的組合使用，為工程師提供了強大的測試和調試能力，能夠滿足各種電子系統測試的需求。通過合理選擇信號源類型，采用合適的測試方法和評估指標，可以高效地完成測試任務，提高產品質量和研發效率，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
